Redukcionavimas trišakis 90°

PE100-RC kontaktinis suvirinimas aksesuarai

DN/OD 63-315 mm

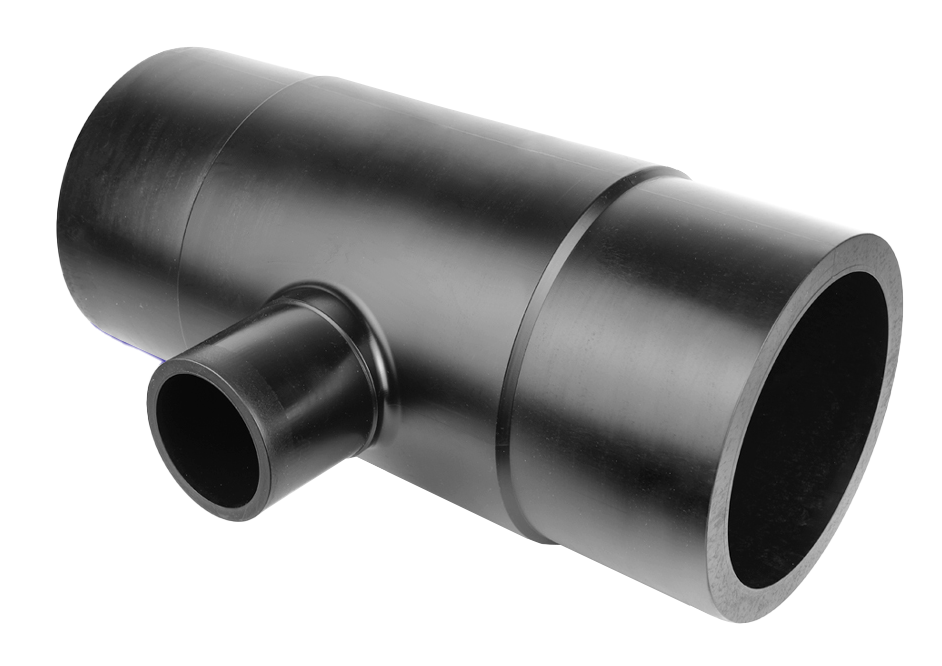

Redukcionavimas trišakis 90°

Redukcionavimas trišakis 90° pagaminta iš didelio tankio polietileno PE100 tipo medžiagos.

  • SDR klasė: 11 ir 17
  • Privalumai
    • PE100-RC medžiagos komponentai yra atsparūs ilgalaikiam plyšių išsiplėtimui, įbrėžimai ir taškinio tipo apkrovos. Taškinio tipo apkrovos ypač būdingos montuojant dujotiekius naudojant be tranšėjos įrengimo būdus (pavyzdžiui, dėl trinties su dirvožemyje esančiais akmenimis).

  • Pritaikymas

    Trišakis gali būti naudojami tiek dujų, tiek vandens tiekimo sistemose.

  • Montavimas

    Kontaktinis suvirinimas apima dviejų sujungtų vamzdžių / jungiamųjų detalių (iš PE100-RC medžiagos) galų kaitinimą, kol ant kiekvieno kontaktinio paviršiaus pasiekiama išlydyta būsena. Tada abu paviršiai sujungiami valdomu slėgiu tam tikrą aušinimo laiką ir susidaro homogeninė sintezės jungtis.

    Gauta jungtis yra visiškai atspari galinėms apkrovoms, o slėgis yra lygus pačiam vamzdžiui.

  • Produkto savybės

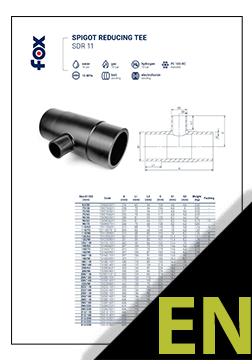

    Spigot reduction T-piece 90° SDR 11 TDS ENG

    Product technical datasheet

    Parsisiųsti
    Spigot reduction T-piece 90° SDR 11 TDS ENG

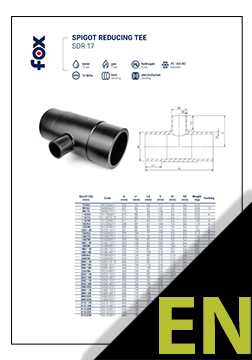

    Spigot reduction T-piece 90° SDR 17 TDS ENG

    Product technical datasheet

    Parsisiųsti
    Spigot reduction T-piece 90° SDR 17 TDS ENG
    • Medžiaga: Polietilenas PE100-RC
    • Darbinio slėgio vandens sistemos: 16 [bar] SDR11 priedams; 10 [bar] SDR17 priedams
    • Darbinis slėgis dujų sistemos: 10 [bar] SDR11 priedams; 5 [bar] SDR17 priedams

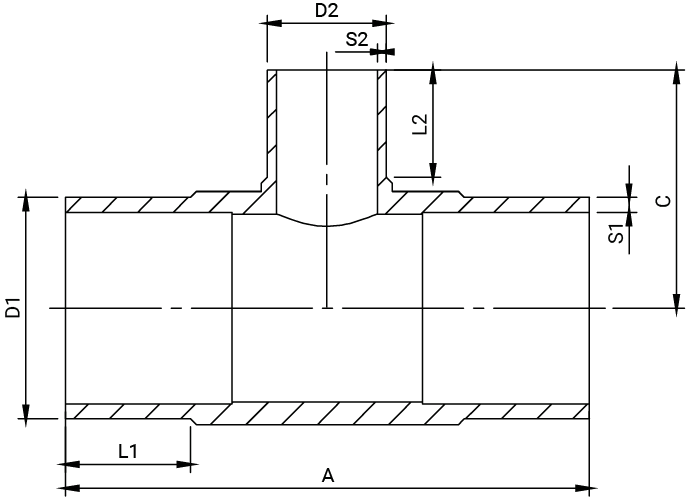

    Gaminio matmenys
    SDR17
    D1 [mm] D2 [mm] A [mm] L1 [mm] L2 [mm] C [mm] S1 [mm] S2 [mm] Svoris [kg]
    75 63 255 70 63 117 4,5 3,8 0,45
    90 63 264 79 66 137 5,4 3,8 0,62
    90 75 272 73 68 138 5,4 4,5 0,59
    110 63 305 86,5 65 156,5 6,6 3,8 1,00
    110 75 311 83 70 152 6,6 4,5 0,90
    110 90 318 86 81 160 6,6 5,4 1,07
    125 90 348 109 83,5 170 7,4 5,4 1,36
    125 110 340 90 83 167 7,4 6,6 1,39
    160 63 340 97 67 172,5 9,5 3,8 2,00
    160 75 344 101 76 179 9,5 4,5 1,90
    160 90 343 100 80 177 9,5 5,4 2,00
    160 110 394 100 86 200 9,5 6,6 2,48
    180 90 420 136 97 200 10,7 5,4 3,20
    180 160 412 105 94 204 10,7 9,5 3,48
    200 63 550 134 80 225 11,9 3,8 5,22
    200 90 504 125 82 216 11,9 5,4 5,01
    200 110 506 124 85 219 11,19 6,6 5,19
    200 125 550 134 110 245 11,9 7,4 5,40
    200 160 500 120 101 235 11,9 9,5 5,43
    225 90 555 129 82 226 13,4 5,4 7,05
    225 110 556 130 86 236 13,4 6,6 7,18
    225 160 492 120 98 246 13,4 9,5 6,24
    250 110 580 133 85 242 14,8 6,6 8,10
    250 160 580 133 101 261 14,8 9,5 8,70
    315 110 699 155 84 277 18,7 6,6 15,77
    315 160 695 153 102 300 18,7 9,5 15,62
    315 200 640 168 129,5 331 18,7 11,9 15,94
    315 225 638 168 145 335 18,7 13,4 15,74
    315 250 670 170 150 333 18,7 14,8 16,63
    SDR11
    D1 [mm] D2 [mm] A [mm] L1 [mm] L2 [mm] C [mm] S1 [mm] S2 [mm] Svoris [kg]
    63 50 216 60 56 102,5 5,8 4,6 0,30
    75 32 258 70 46 106 6,8 3 0,50
    75 50 257 70 56 110 6,8 4,6 0,50
    75 63 252 70 63 117 6,8 5,8 0,55
    90 50 280 81 59 120 8,2 4,6 0,81
    90 63 266 79 64 136 8,2 5,8 0,76
    90 75 268 73 68 138 8,2 6,8 0,80
    110 63 305 85 65 155 10 5,8 1,24
    110 75 305 83 68 149 10 6,8 1,20
    110 90 310 84 79 155 10 8,2 1,30
    125 90 332 109 89 168 11,4 8,2 1,70
    125 110 340 90 83 167 11,4 10 1,92
    160 63 340 99,5 66 172 14,6 5,8 2,62
    160 75 344 101 76 179 14,6 6,8 2,70
    160 90 343 101 80 177 14,6 8,2 2,70
    160 110 392 98 84,5 196 14,6 10 3,26
    180 90 420 136 97 200 16,4 8,2 4,42
    180 110 455 145 101 220 16,4 10 4,72
    180 160 412 105 94 204 16,4 14,6 4,70
    200 63 553 134 82 226 18,2 5,8 7,14
    200 90 550 134,5 96 229 18,2 8,2 7,16
    200 110 505 124 86 219 18,2 10 7,08
    200 125 550 134 110 245 18,2 11,4 7,38
    200 160 500 120 101 237 18,2 14,6 7,47
    225 90 442 120 79 224 20,5 8,2 6,86
    225 110 448 122 85 226 20,5 10 6,90
    225 160 486 120 98 246 20,5 14,6 8,46
    250 110 584 133 85 248 22,7 10 11,69
    250 160 586 134 102 266 22,7 14,6 12,22
    315 110 706 155 85 282 28,6 10 22,15
    315 160 705 155 101 301 28,6 14,6 22,73
    315 200 640 170 126 326 28,6 18,2 21,00
    315 225 638 170 145 335 28,6 20,5 20,00
    315 250 670 170 150 333 28,6 22,7 22,84
  • Sertifikatas

    FOX Spigot Fittings DN 20-63 Certificate ENG

    DVGW-type examination certificate (DVGW cert)

    Parsisiųsti
    FOX Spigot Fittings DN 20-63 Certificate ENG

    FOX Spigot Fittings DN 75-225 Certificate ENG

    DVGW-type examination certificate (DVGW cert)

    Parsisiųsti
    FOX Spigot Fittings DN 75-225 Certificate ENG

    FOX Spigot Fittings DN 250-630 Certificate ENG

    DVGW-type examination certificate (DVGW cert)

    Parsisiųsti
    FOX Spigot Fittings DN 250-630 Certificate ENG

Redukcionavimas trišakis 90°

PE100-RC kontaktinis suvirinimas aksesuarai

DN/OD 63-315 mm
Atsisiuntimai

FOX Spigot Fittings DN 20-63 Certificate ENG

DVGW-type examination certificate (DVGW cert)

Parsisiųsti
FOX Spigot Fittings DN 20-63 Certificate ENG

FOX Spigot Fittings DN 75-225 Certificate ENG

DVGW-type examination certificate (DVGW cert)

Parsisiųsti
FOX Spigot Fittings DN 75-225 Certificate ENG

FOX Spigot Fittings DN 250-630 Certificate ENG

DVGW-type examination certificate (DVGW cert)

Parsisiųsti
FOX Spigot Fittings DN 250-630 Certificate ENG

Spigot reduction T-piece 90° SDR 11 TDS ENG

Product technical datasheet

Parsisiųsti
Spigot reduction T-piece 90° SDR 11 TDS ENG

Spigot reduction T-piece 90° SDR 17 TDS ENG

Product technical datasheet

Parsisiųsti
Spigot reduction T-piece 90° SDR 17 TDS ENG

Užsakymo informacija

D1 [mm] D2 [mm] Code
SDR17
75 63 on request
90 63 on request
90 75 on request
110 63 on request
110 75 on request
110 90 on request
125 90 on request
125 110 on request
160 63 on request
160 75 on request
160 90 on request
160 110 on request
180 90 on request
180 160 on request
200 63 on request
200 90 on request
200 110 on request
200 125 on request
200 160 on request
225 90 on request
225 110 on request
225 160 on request
250 110 on request
250 160 on request
315 110 on request
315 160 on request
315 200 on request
315 225 on request
315 250 on request
SDR11
63 50 on request
75 32 on request
75 50 on request
75 63 on request
90 50 on request
90 63 on request
90 75 on request
110 63 on request
110 75 on request
110 90 on request
125 90 on request
125 110 on request
160 63 on request
160 75 on request
160 90 on request
160 110 on request
180 90 on request
180 110 on request
180 160 on request
200 63 on request
200 90 on request
200 110 on request
200 125 on request
200 160 on request
225 90 on request
225 110 on request
225 160 on request
250 110 on request
250 160 on request
315 110 on request
315 160 on request
315 200 on request
315 225 on request
315 250 on request

Produktų nuotraukos pateikiamos tik informaciniais tikslais.
Originalių gaminių proporcijos ir spalvos gali skirtis nuo paveikslėlių.
