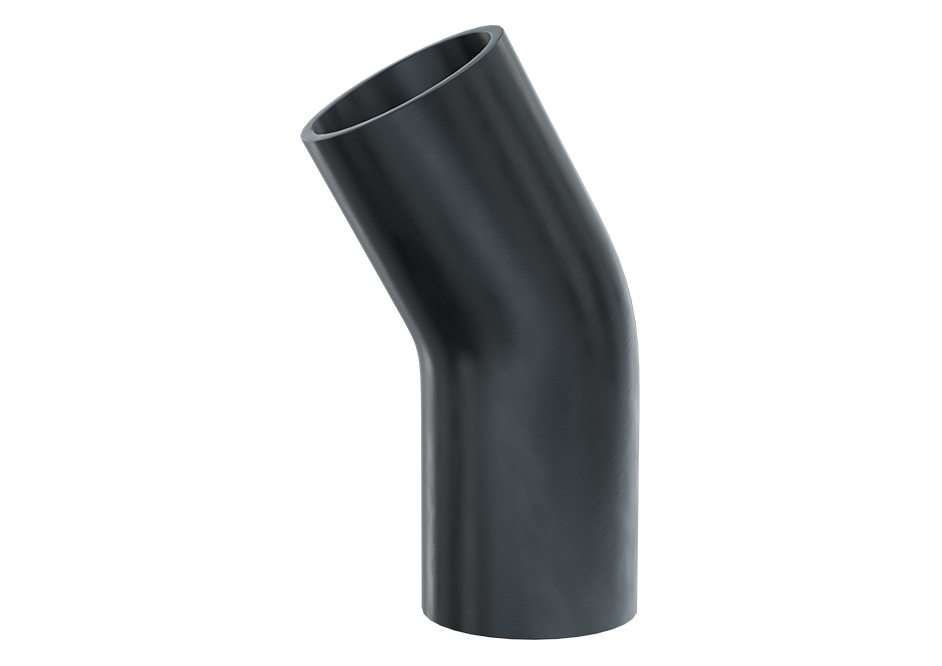

Seamless bend 30°
PE100-RC kontaktinis suvirinimas aksesuarai
DN/OD 32-630 mm
Seamless bend 30° pagaminta iš didelio tankio polietileno PE100-RC tipo medžiagos.
- Slėgio klasė PN16 ir PN10
-
Privalumai
- PE100-RC medžiagos komponentai yra atsparūs ilgalaikiam plyšių išsiplėtimui, įbrėžimai ir taškinio tipo apkrovos. Taškinio tipo apkrovos ypač būdingos montuojant dujotiekius naudojant be tranšėjos įrengimo būdus (pavyzdžiui, dėl trinties su dirvožemyje esančiais akmenimis).
-
Pritaikymas
Alkūnė gali būti naudojami tiek dujų, tiek vandens tiekimo sistemose.
-
Montavimas
Kontaktinis suvirinimas apima dviejų sujungtų vamzdžių / jungiamųjų detalių (iš PE100-RC medžiagos) galų kaitinimą, kol ant kiekvieno kontaktinio paviršiaus pasiekiama išlydyta būsena. Tada abu paviršiai sujungiami valdomu slėgiu tam tikrą aušinimo laiką ir susidaro homogeninė sintezės jungtis.
Gauta jungtis yra visiškai atspari galinėms apkrovoms, o slėgis yra lygus pačiam vamzdžiui.
-
Produkto savybės
- Medžiaga: Polietilenas PE100-RC
- Darbinio slėgio vandens sistemos: 16 [bar] SDR11 priedams; 10 [bar] SDR17 priedams
- Darbinis slėgis dujų sistemos: 10 [bar] SDR11 priedams; 5 [bar] SDR17 priedams

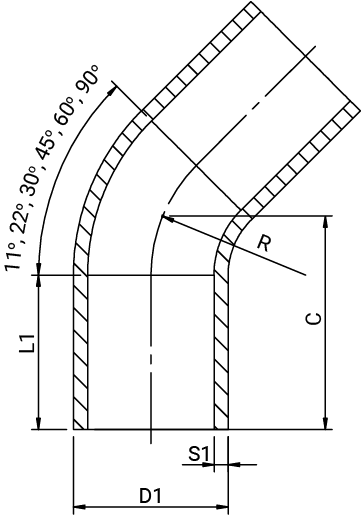

Gaminio matmenys SDR17
D1 [mm] L1 [mm] C [mm] S1 R [mm] Svoris [kg] 63 90 150 3,8 94,5 0,25 75 100 155 4,5 112,5 0,39 90 150 350 5,4 135 0,98 110 120 219 6,6 165 1,18 125 150 225 7,4 187,5 1,46 140 150 231 8,3 210 1,80 160 150 239 9,5 240 2,56 180 150 450 10,7 270 5,08 200 150 480 11,9 300 6,70 225 150 520 13,4 338 9,11 250 250 560 14,8 375 11,99 280 250 400 16,6 420 13,60 315 250 460 18,7 472,5 17,70 355 300 540 21,1 532,5 26,00 400 300 560 23,7 600 29,80 450 195 580 26,7 675 39,10 500 212 650 29,7 750 61,80 560 350 680 33,2 840 83,00 630 350 730 37,4 945 95,80 SDR11 D1 [mm] L1 [mm] C [mm] S1 R [mm] Svoris [kg] 32 70 98 2,9 48 0,08 40 75 106 3,7 60 0,12 50 80 130 4,6 75 0,22 63 90 150 5,8 94,5 0,35 75 100 155 6,8 112,5 0,47 90 150 350 8,2 135 1,42 110 120 330 10 165 2,07 125 150 380 11,4 188 3,06 140 150 400 12,7 210 3,96 160 150 420 14,6 240 5,54 180 150 450 16,4 270 7,49 200 150 480 18,2 300 9,88 225 150 520 20,5 338 13,36 250 250 560 22,7 375 17,66 280 250 400 25,4 420 18,28 315 250 460 28,6 472,5 26,00 355 180 540 32,2 532,5 31,70 400 300 560 36,3 600 50,20 450 195 580 40,9 675 62,00 500 212 650 45,4 750 91,00 560 350 680 50,8 840 116,00 630 350 730 57,2 945 173,00 -
