Seamless bend 60°
PE100-RC kontaktinis suvirinimas aksesuarai
DN/OD 32-630 mm
Seamless bend 60° pagaminta iš didelio tankio polietileno PE100-RC tipo medžiagos.
- Slėgio klasė PN16 ir PN10
-
Privalumai
- PE100-RC medžiagos komponentai yra atsparūs ilgalaikiam plyšių išsiplėtimui, įbrėžimai ir taškinio tipo apkrovos. Taškinio tipo apkrovos ypač būdingos montuojant dujotiekius naudojant be tranšėjos įrengimo būdus (pavyzdžiui, dėl trinties su dirvožemyje esančiais akmenimis).
-
Pritaikymas
Alkūnė gali būti naudojami tiek dujų, tiek vandens tiekimo sistemose.
-
Montavimas
Kontaktinis suvirinimas apima dviejų sujungtų vamzdžių / jungiamųjų detalių (iš PE100-RC medžiagos) galų kaitinimą, kol ant kiekvieno kontaktinio paviršiaus pasiekiama išlydyta būsena. Tada abu paviršiai sujungiami valdomu slėgiu tam tikrą aušinimo laiką ir susidaro homogeninė sintezės jungtis.
Gauta jungtis yra visiškai atspari galinėms apkrovoms, o slėgis yra lygus pačiam vamzdžiui.
-
Produkto savybės
- Medžiaga: Polietilenas PE100-RC
- Darbinio slėgio vandens sistemos: 16 [bar] SDR11 priedams; 10 [bar] SDR17 priedams
- Darbinis slėgis dujų sistemos: 10 [bar] SDR11 priedams; 5 [bar] SDR17 priedams

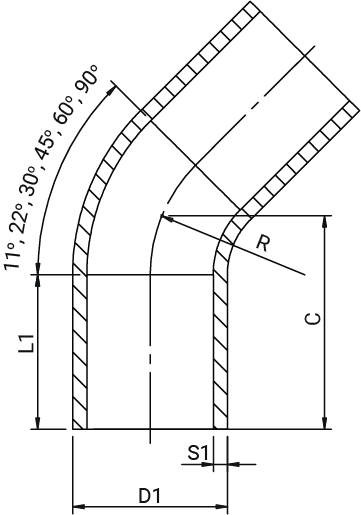

Gaminio matmenys SDR17
D1 [mm] L1 [mm] C [mm] S1 R [mm] Svoris [kg] 63 90 173 3,8 94,5 0,27 75 100 182 4,5 112,5 042 90 260 350 5,4 135 0,88 110 120 270 6,6 165 1,37 125 150 283 7,4 187,5 1,67 140 150 296 8,3 210 2,20 160 150 313 9,5 240 3,20 180 300 460 10,7 270 5,77 200 320 490 11,9 300 7,10 225 330 530 13,4 338 9,39 250 250 500 14,8 375 9,50 280 250 530 16,6 420 15,78 315 250 612 18,7 472,5 19,50 355 300 690 21,1 532,5 30,10 400 300 730 23,7 600 38,20 450 300 780 26,7 675 53,70 500 350 880 29,7 750 73,90 560 350 930 33,2 840 98,20 630 350 1000 37,4 945 132,30 SDR11 D1 [mm] L1 [mm] C [mm] S1 R [mm] Svoris [kg] 32 70 133 2,9 48 0,08 40 75 150 3,7 60 0,14 50 80 185 4,6 75 0,28 63 90 220 5,8 94,5 0,45 75 100 238 6,8 112,5 0,65 90 150 380 8,2 135 1,28 110 120 315 10 165 1,87 125 150 470 11,4 188 2,88 140 150 385 12,7 210 3,72 160 150 550 14,6 240 5,72 180 150 590 16,4 270 8,51 200 150 650 18,2 300 10,19 225 150 675 20,5 338 13,85 250 250 780 22,7 375 22,82 280 250 695 25,4 420 24,30 315 250 803 28,6 472,5 36,80 355 180 560 32,2 532,5 34,03 400 300 980 36,3 600 75,00 450 195 645 40,9 675 69,12 500 212 710 45,4 750 91,04 560 350 1290 50,8 840 176,00 630 350 1400 57,2 945 239,00 -
Sertifikatas
