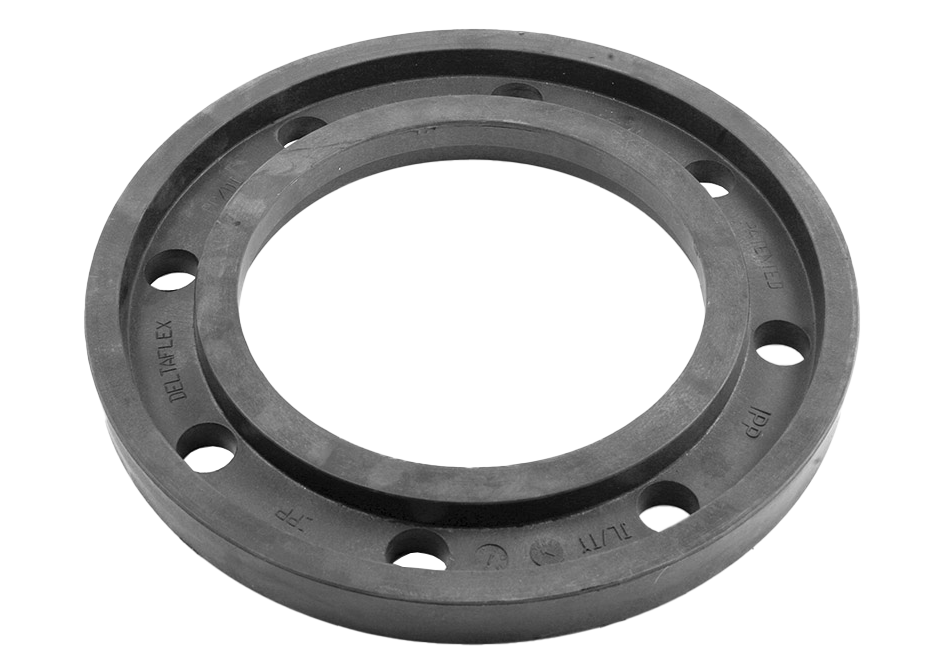

Flanšas su PP danga
Plastikinių ir ketaus vamzdžių sujungimui
DN 25-630 mm
Flanšas su PP danga naudojamas formuoti perėjimą nuo PE vamzdžio prie ketaus vamzdžio (kartu su Flanšas su koto galu).
- Darbinio slėgio: 16 ir 10 [bar]
-
Pritaikymas
Flanšas naudojamas dujų ir vandens paskirstymo įrenginiuose, kur reikia atlikti perėjimą nuo plastikinių vamzdynų sistemos prie vamzdžio arba prijungimui prie metalinių vamzdynų sistemos.
-
Produkto savybės
- Danga: Polipropilenas (PP), sustiprintas stiklo pluoštu
- Darbinis slėgis: nuo 6 iki 16 [bar]

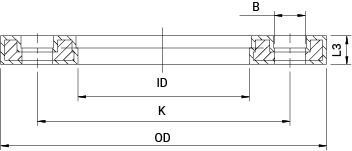

Gaminio matmenys PN6
DN flanšas [mm] DN vamzdis [mm] OD ID B K L3 Skylė Varžtas Svoris [kg] 700 710 912 740 30 840 49 24 M27 28.60 800 800 1026 843 33 950 58 24 M30 39.30 900 900 1129 947 33 1050 62 28 M30 48.50 1000 1000 1245 1050 36 1160 70 28 M33 60.00 PN10 DN flanšas [mm] DN vamzdis [mm] OD ID B K L3 Skylė Varžtas Svoris [kg] 15 20 106 28 14 65 18 4 M12 0.40 20 25 118 34 14 75 18 4 M12 0.40 25 32 122 42 14 85 17 4 M12 0.40 32 40 142 51 18 100 17 4 M16 0.50 40 50 156 62 18 110 19 4 M16 0.70 50 63 171 78 18 125 20 4 M16 0.90 65 75 191 92 18 145 21 4 M16 1.00 80 90 206 108 18 160 21 8 M16 1.10 100 110 226 128 18 180 22 8 M16 1.50 100 125 226 135 18 180 23 8 M16 1.40 125 140 261 158 18 210 25 8 M16 1.70 150 160 296 178 22 240 28 8 M20 1.80 150 180 296 188 22 240 27 8 M20 1.90 200 200 350 235 22 295 32 8 M20 3.10 200 225 350 238 22 295 31 8 M20 3.10 250 250 412 288 22 350 36 12 M20 4.90 250 280 412 294 22 350 35 12 M20 4.40 300 315 462 338 22 400 42 12 M20 6.40 350 355 525 376 22 460 52 16 M20 11.10 400 400 586 430 26 515 56 16 M24 14.70 500 450 690 514 27 620 54.5 20 M24 20.30 500 500 690 530 27 620 55 20 M24 19.20 600 560 804 615 30 725 62 20 M27 30.00 600 630 804 642 30 725 62 20 M27 27.70 PN16 DN flanšas [mm] DN vamzdis [mm] OD ID B K L3 Skylė Varžtas Svoris [kg] 15 20 106 28 14 65 18 4 M12 0.40 20 25 118 34 14 75 18 4 M12 0.40 25 32 122 42 14 85 17 4 M12 0.40 32 40 142 51 18 100 17 4 M16 0.50 40 50 156 62 18 110 19 4 M16 0.70 50 63 171 78 18 125 20 4 M16 0.90 65 75 191 92 18 145 21 4 M16 1.00 80 90 206 108 18 160 21 8 M16 1.10 100 110 226 128 18 180 22 8 M16 1.50 100 125 226 135 18 180 23 8 M16 1.40 125 140 261 158 18 210 25 8 M16 1.70 150 160 296 178 22 240 28 8 M20 1.80 150 180 296 188 22 240 27 8 M20 1.90 200 200 350 235 22 295 32 12 M20 3.31 200 225 350 238 22 295 31 12 M20 3.19 250 250 420 288 26 355 36 12 M24 5.17 250 280 420 294 26 355 35 12 M24 6.30 300 315 476 338 26 410 42 12 M24 9.70 350 355 532 376 26 470 52 16 M24 16.30 400 400 600 430 30 525 56 16 M27 20.60
