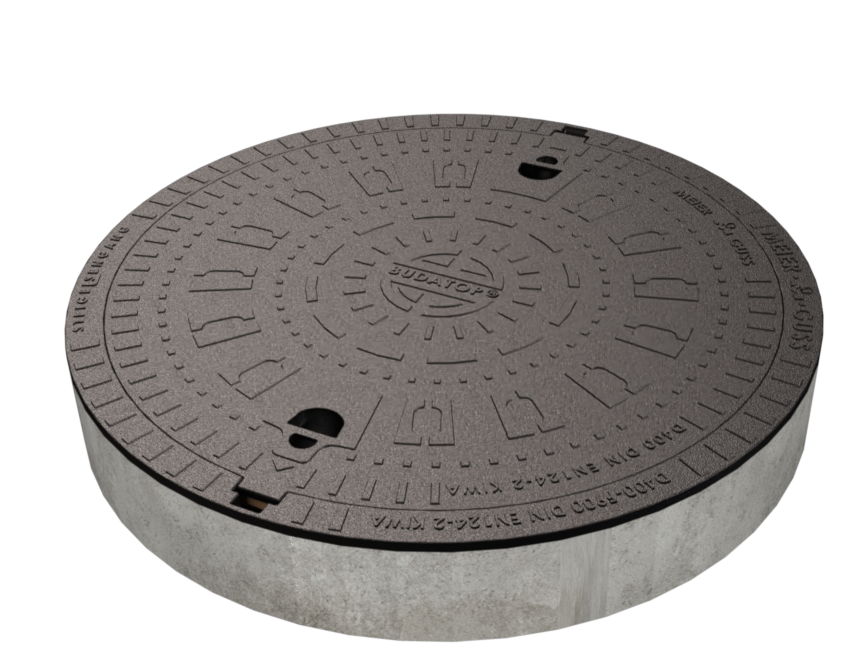

BUDATOP DN800/980, D400
Stacionaraus tipo apvalus rėmas ir dangtis su betonu
EN 124-2, RAL-GZ692
Stacionaraus tipo dangtis su betonu ir rėmu, be ventiliacijos, įdėtu į betoną, su didelio dydžio prieigos anga, DN 800 [mm], atitinka EN 124-2
-
Privalumai
-
RAL-GZ, kokybės ženklas 692
- Gamintojas turi būti gavęs ISO 9001 ir ISO 14001 sertifikatus;
- Gaminiai yra testuojami ne tik statiškai apkraunant, bet ir simuliuojant 12 mėnesių intensyvų eismą;
- Garso lygis yra pamatuotas;
- Analizuojamas guminio sandarinimo žiedo ilgaamžiškumo bandymas;
- Yra išbandytas „įleidimas į rėmą“;
- RAL - kokybės ženklai yra suteikiami remiantis 692 pagrindiniais kokybės kriterijais;
- RAL yra viešai skelbiami kokybės kriterijai, kuriuos patvirtino „Beuth-Verlag“ (leidėjas): kokybę užtikrina pagal „RAL-GZ 692“ arba „FV-GET / kokybė / RAL kokybė ženklas / lygio ir testų specifikacijos Kanalguss“;
- Tik RAL turi teisę naudoti vokišką kokybės ženklą „GÜTE“;
- Tarptautiniuose konkursuose / užklausose leidžiama nurodyti, kad gaminys atitinka RAL-GZ 692 kokybės standartus ir ant jo yra RAL-GZ logotipas;
- RAL-GZ pašalina esamų standartų / reglamentų trūkumus, nustatydamas papildomus reikalavimus.
RAL-GZ692 testai:
-
Vertikalios padėties tvirtinimo patikrinimas:
Dangtis yra apkraunamas stabilioje padėtyje arba grotelės apkraunamos simetriškai. RAL-GZ 692 numato, kad dangtis turi atlaikyti 1,5 karto didesnę jėgą, nei yra nurodyta pagal atitinkamą klasę.-
Pasvirimo tikrinimas:
Dangtis yra apkraunamas stabilioje padėtyje arba grotelės yra apkraunamos dinamine asimetrine apkrova. RAL-GZ 692 numato, kad dangtis turi atlaikyti 1,5 karto didesnę jėgą, nei yra nurodyta pagal atitinkamą klasę.-
Amortizuojančio įdėklo tikrinimas:
Amortizuojantis įdėklas padidina atsparumą ir stabilumą, bei sumažina triukšmingumo lygį. Esant apkrovai, priklausomai nuo įdėklo tankio, pastarasis įspaudžiamas į dangtį arba groteles. Jei apkrovus dangtį, pastarasis nėra horizontalioje plokštumoje, gali susidaryti „batuto efektas“. Didžiausia leistina deformacija yra 3 mm.-
Produkto eksploatavimo bandymas:
RAL-GZ 692 standartas simbolizuoja produkto ilgaamžiškumą ir kokybę. Prieš išduodant sertifikatą, gaminys 12 mėnesių yra bandomas intensyvaus eismo sąlygomis, kurių metu registruojami ir išskiriami defektai (technologiniai ir konstrukciniai). Jei per 12 eksploatavimo mėnesių gaminyje atsiranda sisteminių ir pasikartojančių defektų, jų priežastys yra šalinamos ir gaminys pakartotinai yra išbandomas. Sėkmingai atlikus bandymus, gaminiui suteikiamas RAL-GZ 692 sertifikatas. -
Produkto savybės
- Apkrovos klasė: D400
- Sertifikavimas: KIWA, RAL-GZ692
- Aukštis: 150 mm
- Svoris: 184 kg
- Įranga:
- rėmas ir dangtis su amortizuojančiu įdėklu MEIPREN®
- rėmas su lengva prieiga MEISTEP®
-

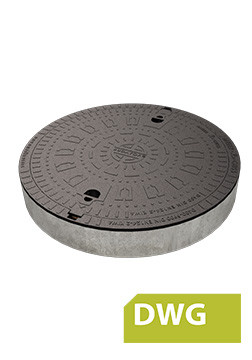

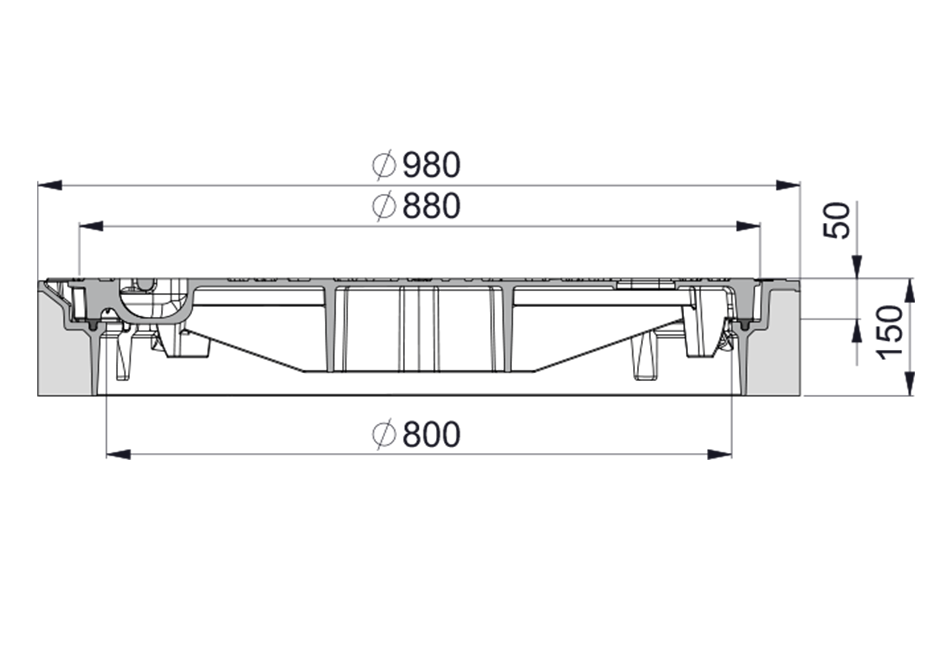

Brėžiniai
-

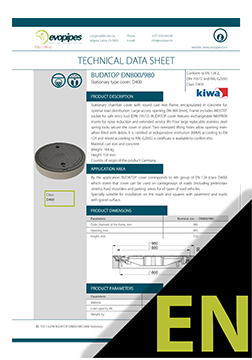

Sertifikatai
