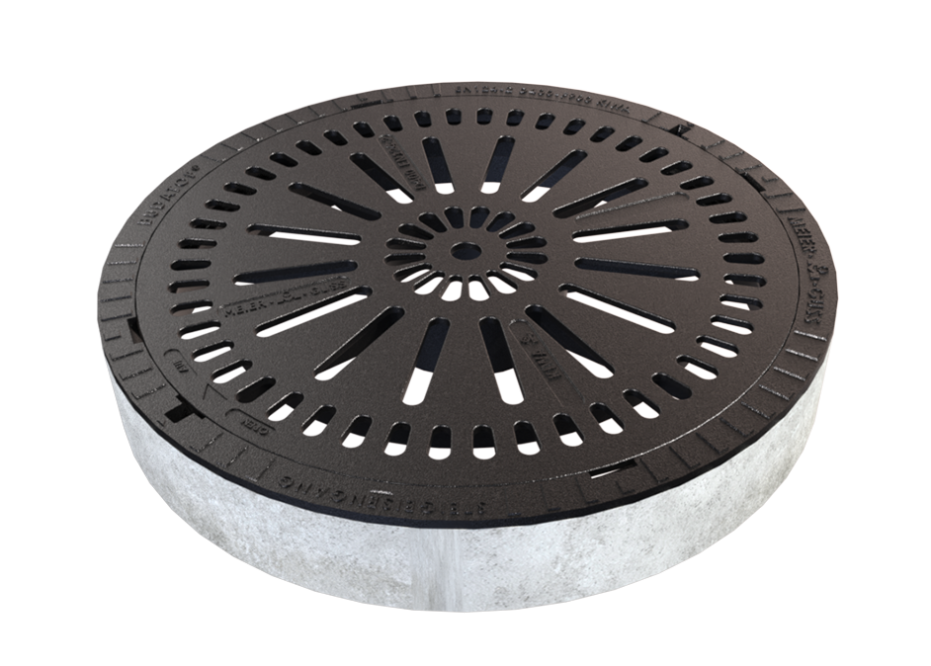

BUDATOP (grotelės) DN800/976, D400

Stacionaraus tipo apvalus rėmas ir grotelės

EN 124-2, RAL-GZ692
BUDATOP (grotelės) DN800/976, D400
BUDATOP (grotelės) DN800/976, D400


Stacionaraus tipo dangtis su betonu ir rėmu, be ventiliacijos, įdėtu į betoną, su didelio dydžio prieigos anga, DN 800 [mm], atitinka EN 124-2.

  • Privalumai

    MEIPREN amortizuojantys įdėklai – lengvai keičiami, apsaugo dangtį nuo barškėjimo, bei padidina eksploatavimo laiką.

    Palikta ertmė šulinio rėme, kuri yra skirta MEISTEP atidarymo įrankiui.

    Rėmas pritaikytas įmontuoti šiukšlių surinktuvą arba filtrą.
  • RAL-GZ, kokybės ženklas 692

    • Gamintojas turi būti gavęs ISO 9001 ir ISO 14001 sertifikatus;
    • Gaminiai yra testuojami ne tik statiškai apkraunant, bet ir simuliuojant 12 mėnesių intensyvų eismą;
    • Garso lygis yra pamatuotas;
    • Analizuojamas guminio sandarinimo žiedo ilgaamžiškumo bandymas;
    • Yra išbandytas „įleidimas į rėmą“;
    • RAL - kokybės ženklai yra suteikiami remiantis 692 pagrindiniais kokybės kriterijais;
    • RAL yra viešai skelbiami kokybės kriterijai, kuriuos patvirtino „Beuth-Verlag“ (leidėjas): kokybę užtikrina pagal „RAL-GZ 692“ arba „FV-GET / kokybė / RAL kokybė ženklas / lygio ir testų specifikacijos Kanalguss“;
    • Tik RAL turi teisę naudoti vokišką kokybės ženklą „GÜTE“;
    • Tarptautiniuose konkursuose / užklausose leidžiama nurodyti, kad gaminys atitinka RAL-GZ 692 kokybės standartus ir ant jo yra RAL-GZ logotipas;
    • RAL-GZ pašalina esamų standartų / reglamentų trūkumus, nustatydamas papildomus reikalavimus.



    RAL-GZ692 testai:

    • Vertikalios padėties tvirtinimo patikrinimas:


    Dangtis yra apkraunamas stabilioje padėtyje arba grotelės apkraunamos simetriškai. RAL-GZ 692 numato, kad dangtis turi atlaikyti 1,5 karto didesnę jėgą, nei yra nurodyta pagal atitinkamą klasę.

    • Pasvirimo tikrinimas:


    Dangtis yra apkraunamas stabilioje padėtyje arba grotelės yra apkraunamos dinamine asimetrine apkrova. RAL-GZ 692 numato, kad dangtis turi atlaikyti 1,5 karto didesnę jėgą, nei yra nurodyta pagal atitinkamą klasę.

    • Amortizuojančio įdėklo tikrinimas:


    Amortizuojantis įdėklas padidina atsparumą ir stabilumą, bei sumažina triukšmingumo lygį. Esant apkrovai, priklausomai nuo įdėklo tankio, pastarasis įspaudžiamas į dangtį arba groteles. Jei apkrovus dangtį, pastarasis nėra horizontalioje plokštumoje, gali susidaryti „batuto efektas“. Didžiausia leistina deformacija yra 3 mm.

    • Produkto eksploatavimo bandymas:


    RAL-GZ 692 standartas simbolizuoja produkto ilgaamžiškumą ir kokybę. Prieš išduodant sertifikatą, gaminys 12 mėnesių yra bandomas intensyvaus eismo sąlygomis, kurių metu registruojami ir išskiriami defektai (technologiniai ir konstrukciniai). Jei per 12 eksploatavimo mėnesių gaminyje atsiranda sisteminių ir pasikartojančių defektų, jų priežastys yra šalinamos ir gaminys pakartotinai yra išbandomas. Sėkmingai atlikus bandymus, gaminiui suteikiamas RAL-GZ 692 sertifikatas.

  • Produkto savybės

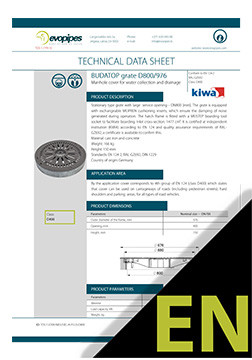

    BUDATOP DN 800/976mm (grotelės) TDS EN

    Techninis duomenų lapas

    Parsisiųsti
    BUDATOP DN 800/976mm (grotelės) TDS EN
    • Apkrovos klasė: D400
    • Sertifikavimas: KIWA, RAL-GZ692
    • Aukštis: 150 mm
    • Svoris: 166kg
    • Vandens kelio plotas: 1477 cm²
    • Įranga:
      • rėmas su amortizuojančiu įdėklu MEIPREN®
      • rėmas su lengva prieiga MEISTEP®

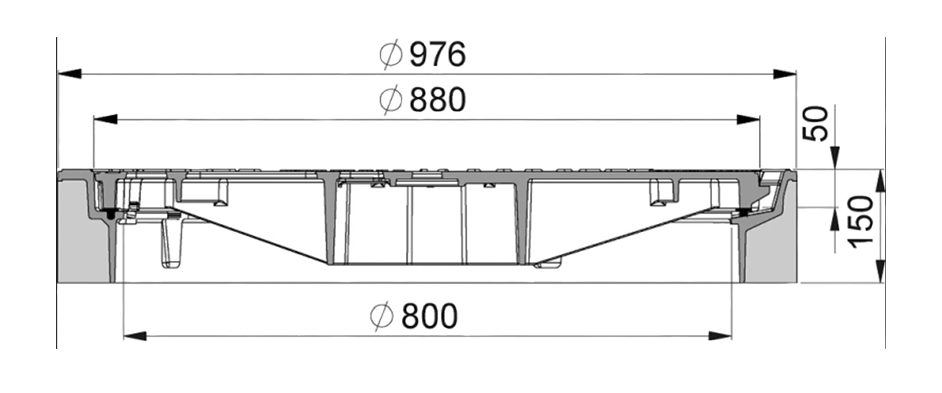

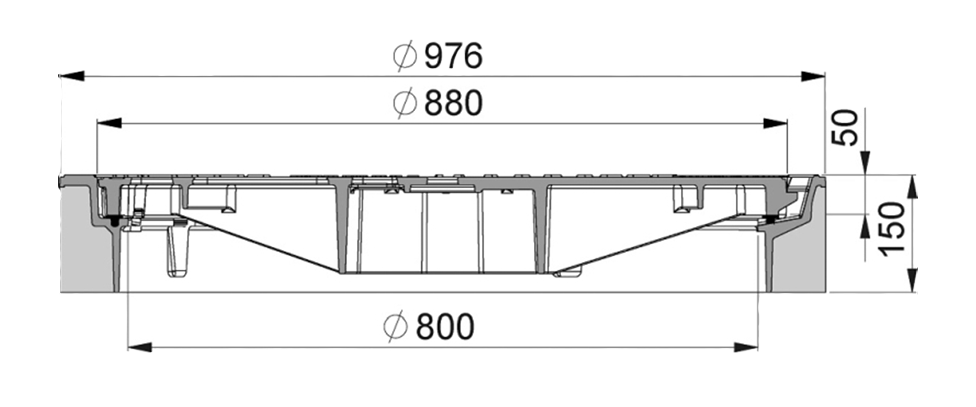

  • Brėžiniai

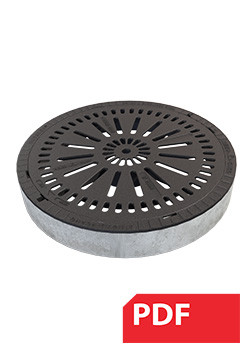

    Standartinis brėžinys BUDATOP (grotelės) DN800/976 D400 PDF

    EN 124-2, RAL-GZ692

    Parsisiųsti
    Standartinis brėžinys BUDATOP (grotelės) DN800/976 D400 PDF

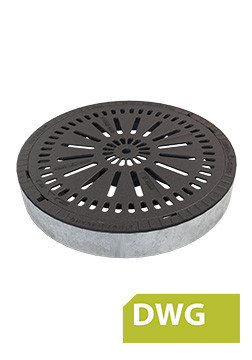

    Standartinis brėžiny BUDATOP (grotelės) DN800/976, D400 DWG

    DWG failo formatas

    Parsisiųsti
    Standartinis brėžiny BUDATOP (grotelės) DN800/976, D400 DWG
  • Sertifikatai

    Sertifikatas RAL-GZ692

    RAL-GZ692 atitikties sertifikatas

    Parsisiųsti
    Sertifikatas RAL-GZ692

    Sertifikatas EN124 KIWA

    Atitikties sertifikatas KIWA

    Parsisiųsti
    Sertifikatas EN124 KIWA

BUDATOP (grotelės) DN800/976, D400

Stacionaraus tipo apvalus rėmas ir grotelės

EN 124-2, RAL-GZ692
Atsisiuntimai

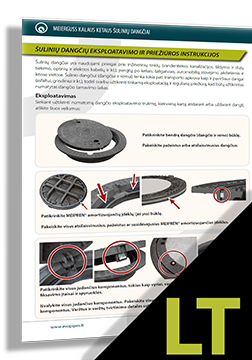

Meierguss Šulinių dangčiu eksploatavimo ir priežiūros instrukcijos

Parsisiųsti
Meierguss Šulinių dangčiu eksploatavimo ir priežiūros instrukcijos

Sertifikatas RAL-GZ692

RAL-GZ692 atitikties sertifikatas

Parsisiųsti
Sertifikatas RAL-GZ692

Sertifikatas EN124 KIWA

Atitikties sertifikatas KIWA

Parsisiųsti
Sertifikatas EN124 KIWA

Standartinis brėžinys BUDATOP (grotelės) DN800/976 D400 PDF

EN 124-2, RAL-GZ692

Parsisiųsti
Standartinis brėžinys BUDATOP (grotelės) DN800/976 D400 PDF

Standartinis brėžiny BUDATOP (grotelės) DN800/976, D400 DWG

DWG failo formatas

Parsisiųsti
Standartinis brėžiny BUDATOP (grotelės) DN800/976, D400 DWG

BUDATOP DN 800/976mm (grotelės) TDS EN

Techninis duomenų lapas

Parsisiųsti
BUDATOP DN 800/976mm (grotelės) TDS EN

Užsakymo informacija

  Produktas Kodas
  Šulinių dangčiai
BUDATOP. Stacionaraus tipo grotelės ir rėmu, įdėtu į betoną, įgulos diafragma 800 mm, D400, EN124, RAL-GZ692. 820211800ST73000VR
  Įėjimo įrankis
Saugaus įėjimo įrankis BUDATOP kameros dangčiui. 82022700000000038
