MEILEVEL-A PLUS DN700, D400

Plaukiojančio tipo apvalus dangtis

RAL-GZ692, EN124-2
MEILEVEL-A PLUS DN700, D400
MEILEVEL-A PLUS DN700, D400
MEILEVEL-A PLUS DN700, D400
MEILEVEL-A PLUS DN700, D400


Plaukiojančio dengimas betonu, 860 [mm], kaklas 695 [mm], įgulos diafragma 610 [mm], EN124, RAL-GZ692. Rėmo išorinis skersmuo 860 [mm].

  • Privalumai

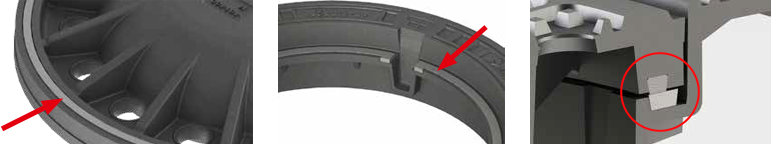

    Du vertikalūs keičiami MEIPREN amortizuojantys įdėklai. Nauda - žymiai sumažėja triukšmas, sumažėja dangčio nusidėvėjimas ir pailgėja tarnavimo laikas.

    Šoninis amortizuojantis įdėklas. Nauda - užtikrinama horizontalaus judėjimo amortizacija, sumažėja rėmo ir dangčio nusidėvėjimas ir gerokai sumažėja triukšmas.

    Specialus į rėmą integruotas lizdas MEISTEP saugaus įėjimo įrankiui (užrašas ant rėmo - STEIGEISENGANG). Išbandyta ir sertifikuota iki 200 kg.

    Reguliuojamas rėmo aukštis dėl MEIFLEX funkcijos.

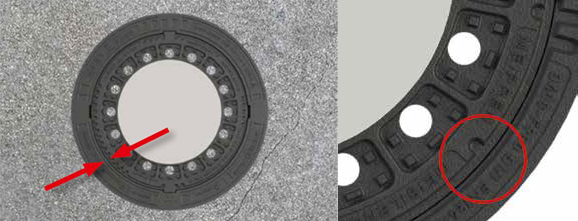

    Optimalus tarpas tarp rėmo ir dangčio - 3 mm! Nauda - mažesnis judėjimas, triukšmas ir dangčio nusidėvėjimas.
  • RAL-GZ, kokybės ženklas 692

    • Gamintojas turi būti gavęs ISO 9001 ir ISO 14001 sertifikatus;
    • Gaminiai yra testuojami ne tik statiškai apkraunant, bet ir simuliuojant 12 mėnesių intensyvų eismą;
    • Garso lygis yra pamatuotas;
    • Analizuojamas guminio sandarinimo žiedo ilgaamžiškumo bandymas;
    • Yra išbandytas „įleidimas į rėmą“;
    • RAL - kokybės ženklai yra suteikiami remiantis 692 pagrindiniais kokybės kriterijais;
    • RAL yra viešai skelbiami kokybės kriterijai, kuriuos patvirtino „Beuth-Verlag“ (leidėjas): kokybę užtikrina pagal „RAL-GZ 692“ arba „FV-GET / kokybė / RAL kokybė ženklas / lygio ir testų specifikacijos Kanalguss“;
    • Tik RAL turi teisę naudoti vokišką kokybės ženklą „GÜTE“;
    • Tarptautiniuose konkursuose / užklausose leidžiama nurodyti, kad gaminys atitinka RAL-GZ 692 kokybės standartus ir ant jo yra RAL-GZ logotipas;
    • RAL-GZ pašalina esamų standartų / reglamentų trūkumus, nustatydamas papildomus reikalavimus.



    RAL-GZ692 testai:

    • Vertikalios padėties tvirtinimo patikrinimas:


    Dangtis yra apkraunamas stabilioje padėtyje arba grotelės apkraunamos simetriškai. RAL-GZ 692 numato, kad dangtis turi atlaikyti 1,5 karto didesnę jėgą, nei yra nurodyta pagal atitinkamą klasę.

    • Pasvirimo tikrinimas:


    Dangtis yra apkraunamas stabilioje padėtyje arba grotelės yra apkraunamos dinamine asimetrine apkrova. RAL-GZ 692 numato, kad dangtis turi atlaikyti 1,5 karto didesnę jėgą, nei yra nurodyta pagal atitinkamą klasę.

    • Amortizuojančio įdėklo tikrinimas:


    Amortizuojantis įdėklas padidina atsparumą ir stabilumą, bei sumažina triukšmingumo lygį. Esant apkrovai, priklausomai nuo įdėklo tankio, pastarasis įspaudžiamas į dangtį arba groteles. Jei apkrovus dangtį, pastarasis nėra horizontalioje plokštumoje, gali susidaryti „batuto efektas“. Didžiausia leistina deformacija yra 3 mm.

    • Produkto eksploatavimo bandymas:


    RAL-GZ 692 standartas simbolizuoja produkto ilgaamžiškumą ir kokybę. Prieš išduodant sertifikatą, gaminys 12 mėnesių yra bandomas intensyvaus eismo sąlygomis, kurių metu registruojami ir išskiriami defektai (technologiniai ir konstrukciniai). Jei per 12 eksploatavimo mėnesių gaminyje atsiranda sisteminių ir pasikartojančių defektų, jų priežastys yra šalinamos ir gaminys pakartotinai yra išbandomas. Sėkmingai atlikus bandymus, gaminiui suteikiamas RAL-GZ 692 sertifikatas.

  • Produkto savybės

    MEILEVEL-A PLUS TDS ENG

    Techninis duomenų lapas

    Parsisiųsti
    MEILEVEL-A PLUS TDS ENG
    • Apkrovos klasė: D400
    • Sertifikavimas: KIWA, RAL-GZ692
    • Aukštis: 160 mm
    • Svoris: 146 kg
    • Įranga:
      • rėmas ir dangtis su amortizuojančiu įdėklu MEIPREN®
      • dangtis su šoniniu įdėklu MEISILENCE®
      • rėmas su iš anksto nustatytu lūžio tašku MEIFLEX®
      • rėmas su lengva prieiga MEISTEP®

  • Brėžiniai

    Standartinis brėžinys MEILEVEL-A PLUS DN700, D400 PDF

    Plaukiojančio tipo dangtis su amortizuojančiais įdėklais.

    Parsisiųsti
    Standartinis brėžinys MEILEVEL-A PLUS DN700, D400 PDF

    Standartinis brėžinys MEILEVEL-A PLUS DN700, D400 DWG

    DWG failo formatas

    Parsisiųsti
    Standartinis brėžinys MEILEVEL-A PLUS DN700, D400 DWG
  • Sertifikatai

    Sertifikatas EN124 KIWA

    Atitikties sertifikatas KIWA

    Parsisiųsti
    Sertifikatas EN124 KIWA

    Sertifikatas RAL-GZ692

    RAL-GZ692 atitikties sertifikatas

    Parsisiųsti
    Sertifikatas RAL-GZ692

MEILEVEL-A PLUS DN700, D400

Plaukiojančio tipo apvalus dangtis

RAL-GZ692, EN124-2
Atsisiuntimai

Meierguss Šulinių dangčiu eksploatavimo ir priežiūros instrukcijos

Parsisiųsti
Meierguss Šulinių dangčiu eksploatavimo ir priežiūros instrukcijos

Sertifikatas EN124 KIWA

Atitikties sertifikatas KIWA

Parsisiųsti
Sertifikatas EN124 KIWA

Sertifikatas RAL-GZ692

RAL-GZ692 atitikties sertifikatas

Parsisiųsti
Sertifikatas RAL-GZ692

Standartinis brėžinys MEILEVEL-A PLUS DN700, D400 PDF

Plaukiojančio tipo dangtis su amortizuojančiais įdėklais.

Parsisiųsti
Standartinis brėžinys MEILEVEL-A PLUS DN700, D400 PDF

Standartinis brėžinys MEILEVEL-A PLUS DN700, D400 DWG

DWG failo formatas

Parsisiųsti
Standartinis brėžinys MEILEVEL-A PLUS DN700, D400 DWG

MEILEVEL-A PLUS TDS ENG

Techninis duomenų lapas

Parsisiųsti
MEILEVEL-A PLUS TDS ENG

Užsakymo informacija

  Produktas Kodas
  Šulinių dangčiai
Plaukiojančio tipo dangtis MEILEVEL-A PLUS, DN700 [mm], D400, EN124, RAL-GZ692. 820217700SL730002D

Produktų nuotraukos pateikiamos tik informaciniais tikslais.
Originalių gaminių proporcijos ir spalvos gali skirtis nuo paveikslėlių.
