GIGAPIPE PE

Buitinių nuotekų vamzdžiai, EN 13476-3 B tipo

SN4 arba SN8 [kN/m²]*, DN/ID 300, 400, 500, 600, 800, 1000 mm
GIGAPIPE PE
GIGAPIPE PE
GIGAPIPE PE
GIGAPIPE PE
GIGAPIPE PE
GIGAPIPE PE


GIGAPIPE PE gofruotas dvigubų sienelių vamzdžiai su profiliuotu (gofruotu) išoriniu ir lygiu vidiniu paviršiumi, B tipo, iš polietileno (PE) medžiaga kanalizacijos infrastruktūros, skirta pralaidoms, buitinių ir lietaus nuotekų tinklams įrengti sistemoms.

  • DN/ID 300, 400, 500, 600, 800, 1000 [mm]
  • Atitinka: EN 13476-3
  • Vamzdžio žiedo standumas klasė¹: SN8 [kN/m²]
  • Standartinis vamzdžio ilgis²: 6 [m]
  • Be sandarinimo žiedo
¹ SN4 vamzdžius galima užsisakyti
² kiti ilgiai pagal pageidavimą



GIGAPIPE vamzdynai pasižymi ilga eksploatavimo trukme, nedidelėmis priežiūros ir montavimo išlaidomis, puikiomis hidraulinėmis savybėmis ir dideliu mechaniniu stiprumu (atsparumas dinaminėms ir statinėms bei taškinėms apkrovoms, kurios veikia juos eksploatavimo metu), pasipriešinimu trinčiai ir cheminei degradacijai.

  • Privalumai

    Išlaikoma puiki produkto standumo, lankstumo ir atsparumo smūgiams žiedo pusiausvyra

    Produktas yra atsparus žemoms temperatūroms, kurių diapazonas iki -10 °C

    Produktas yra atsparus nuotekose ir grunte esančių agresyviųjų medžiagų poveikiui, kurių diapazonas – nuo pH2 (rūgščioje aplinkoje) iki pH12 (šarminėje aplinkoje)

    Produktas yra nekenksmingas aplinkai, jį galima antrą kartą perdirbti, net naudojus kelis dešimtmečius

    Produkto naudojimo trukmė – daugiau kaip 100 metų

  • Pritaikymas

    GIGAPIPE vamzdžiai ne tik tinka visų rūšių (buitinių, gamybinių ir lietaus) nuotekų sistemoms, bet ir, pavyzdžiui, planuojamos statybos melioracijos sistemoms kelių, geležinkelių, uostų, prieplaukų, oro uostų, taip pat kitų statinių infrastruktūroje, taip pat žemės ūkio paskirties žemės melioracijos sistemoms, pagrindinių vamzdyno tinklų kolektorių statyboje. GIGAPIPE vamzdžiai ypač tinkami kelių tiesimo infrastruktūroje, šalinant vandens kliūtis, įrengiant pralaidas.

    • Kanalizacijos sistema, skirta nuotekoms ir lietaus tinklams
    • Drenažo sistemos
    • Kelių tiesimo infrastruktūroje vandens kliūtims pašalinti įrengiant pralaidas
    • Specialūs sprendimai pramonės įmonėms ir viešajam sektoriui
    • Atliekant atvirosios konstrukcijos keitimo ir atnaujinimo procedūras
    • Esamų tinklų plėtra
    • Pagal užsakymą tiekiamos specialios konstrukcijos, skirtos lietaus nuotekų valdymui ir pramonės įrenginiams
  • Produkto savybės
    • Medžiaga: polietilenas (PE)
    • Gaminamas pagal standartą: EN 13476-3
    • Vamzdžio nominali žiedo standumas klasė¹: SN8 [kN/m²]
    • Žiedo lankstumas: RF30
    • Atsparumas išoriniams smūgiams esant -10°C (ice crystal)
    • Galimi dydžiai: DN/ID 300, 400, 500, 600, 800, 1000 [mm]
    • Standartinis vamzdžio ilgis²: 6 [m]
    • Be sandarinimo žiedo

    ¹ SN4 vamzdžius galima užsisakyti
    ² kiti ilgiai pagal pageidavimą



    Vamzdžių matmenys
    Parametras DN300 DN400 DN500 DN600 DN800 DN1000
    Išorės Ø [mm] 339.0 451.8 565.7 678.9 906.3 1134.3
    Vidaus Ø [mm] 298.3 395.8 495 594 793 992,5

    GIGAPIPE vamzdžiai (DN/ID 500, 600, 800, 1000) aprūpinti SAFECONNEC jungties tipu. SAFECONNEC yra DROSSBACH unikalus sujungimo būdas, kuris optimizuoja movos ir sandarinimo žiedo sąveiką, taip pat pagerina elastiškų vamzdžių sistemų gerąsias savybes.
    Išorinėje movos pusėje yra privirinta didelio stiprumo tvirtinimo juosta būtent toje vietoje, kurioje guminis sandarinimo žiedas remiasi į movos sieneles. Tvirtinimo juosta apsaugo nuo sujungimo poslinkio (išsijudinimo) net esant ypač ekstremalioms apkrovos sąlygoms, taip užtikrindama vamzdžių sujungimo hermetiškumą daugiau kaip 100 metų.
    Tas pats procesas naudojamas visiems EVOPIPES gamykloje individualiai pritaikomiems ir gaminamiems produktams, kurie pagaminti iš vamzdžio (pavyzdžiui, jungiamosioms detalėms, šachtoms ir kitiems komponentams).

    Guminių sandarinimo žiedų naudojimo sritis:

    Guminių sandarinimo žiedų naudojimo sritis, kuri taikoma tik DN/ID 800 ir DN/ID 1000 [mm] GIGAPIPES vamzdžiams.

    HP - vamzdžio zonoje su aukštu profiliu

    LP - vamzdžio zonoje su žemu profiliu

  • Sertifikatas

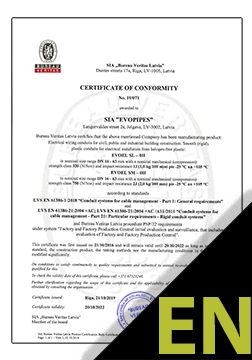

    GIGAPIPE ID 500 - 1000 Sertifikatas ENG

    Atitikties sertifikatas (Bureau Veritas)

    Parsisiųsti
    GIGAPIPE ID 500 - 1000 Sertifikatas ENG

    GIGAPIPE 300 ir 400 Sertifikatas ENG

    Atitikties sertifikatas (Bureau Veritas)

    Parsisiųsti
    GIGAPIPE 300 ir 400 Sertifikatas ENG

    GIGAPIPE PP EPD

    Environmental product declaration (EPD HUB)

    Parsisiųsti
    GIGAPIPE PP EPD
  • Atsisiuntimai

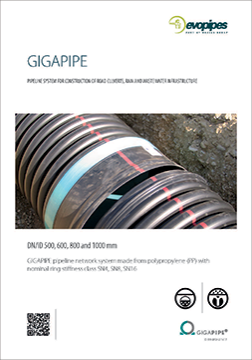

    GIGAPIPE Katalogas LT

    Vamzdžių sistema, skirta pralaidoms, buitinių ir lietaus nuotekų tinklams įrengti

    Parsisiųsti

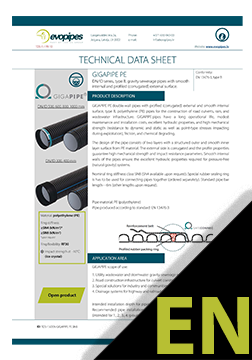

    GIGAPIPE PE TDS ENG

    Product technical datasheet

    Parsisiųsti

Skaičiavimai

Savitakinių sistemų hidraulika

Buitinų bei paviršinių nuotekų, drenažo sistemų debitų ir greičių skaičiavimai (pagal Kolebruką-Vaitą).

Pralaidų hidrauliniai skaičiavimai

Pralaidumo ir tėkmės greičio skaičiavimai GIGAPIPE pralaidų sistemoms. Pralaidų parametrai nustatomi pagal Maningo-Striklerio formulę. kuri apima nuostolius dėl skysčio sąlyčio su pralaidų sienelėmis.

Nuotekų sistemų vamzdžių montavimas

Montavimo gylis ir vamzdžių deformacijos.

DN/ID [mm] Važta [m] Movos galas Kodas
GIGAPIPE PE SN8 ilgio 8 [m]
500 128 be movos 30500I0508044FT10B5
600 80 be movos 30500I0608044FT10B5
800 48 + 30500I0808044FT10C5
1000 32 + 30500I1008044FT10C5
GIGAPIPE PE SN8 ilgio 6 [m]
300 432 + 30500I0306044FT10C5
400 288 + 30500I0406044FT10C5
500 192 + 30500I0506044FT10C5
600 120 + 30500I0606044FT10C5
800 72 + 30500I0806044FT10B5
1000 48 + 30500I1006044FT10C5
GIGAPIPE PE SN8 ilgio 4.1 [m]
500 196.8 + 30500I0504144FT10C5
600 123 + 30500I0604144FT10C5
800 73.8 + 30500I0804148FT10C5
1000 49.2 + 30500I1004144FT10C5

Produktų nuotraukos pateikiamos tik informaciniais tikslais.
Originalių gaminių proporcijos ir spalvos gali skirtis nuo paveikslėlių.
