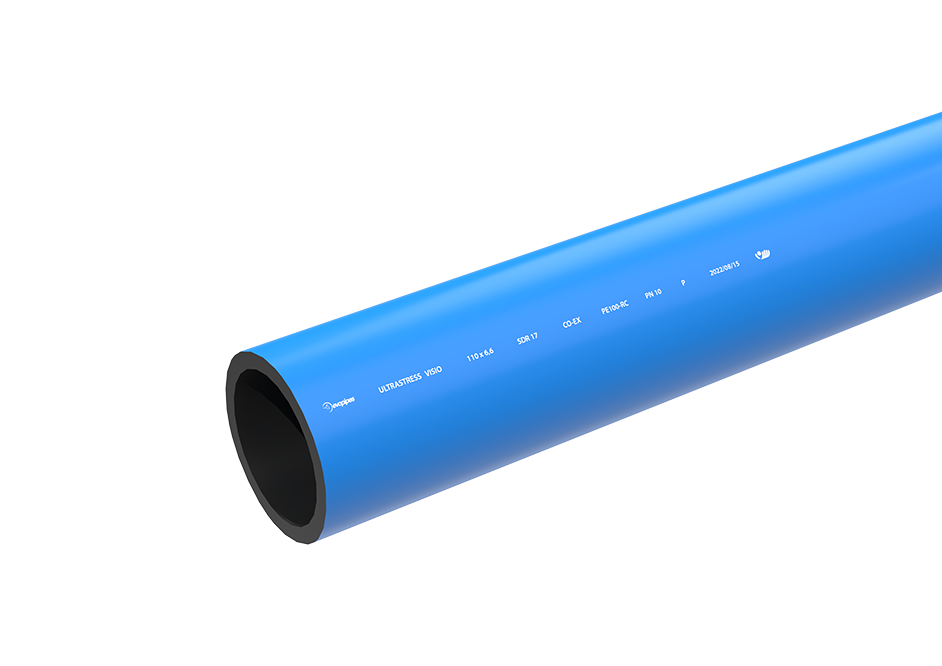

ULTRASTRESS VISIO
PE100-RC tipas geriamojo vandens vamzdžiai su VISIO sluoksnis
EN 12201-2, PAS 1075 2 Tipas, DN/OD 20-630 [mm]
Ultrastress VISIO geriamojo vandens slėginiai vamzdžiai yra pagaminti iš PE100-RC medžiagos su mėlynu VISIO sluoksniu (10% sienos storio).
PE100-RC medžiagos vamzdžiai yra atsparūs ilgalaikiam plyšių išsiplėtimui, įbrėžimai ir taškinio tipo apkrovos. Taškinio tipo apkrovos ypač būdingos montuojant dujotiekius naudojant be tranšėjos įrengimo būdus (pavyzdžiui, dėl trinties su dirvožemyje esančiais akmenimis).
VISIO sluoksnis padeda nustatyti vamzdžio pažeidimus, kurie atsirado montuojant.
-
Privalumai
- Mažiausiai 100 metų tarnavimo laikas
- VISIO sluoksnis užtikrina didesnį atsparumą mechaniniams pažeidimams
- Atitinka PAS 1075 2 tipo reikalavimus
- Atsparumas taškinėms apkrovoms
-
Statybos metodai
Įprasta (tradicinė) statyba:
- Atvirose tranšėjose be patalynės ir užpildymo pagal EN 1610, EN 1046, EN 12327, EN 12007-2 (netaikomas aplink vamzdį užpiltam gruntui)
Alternatyvūs diegimo būdai:
- Klojimas į dirvą su plūgu arba frezą pagal EN 1610, EN 1046, EN 12327, EN 12007-2 (netaikomas aplink vamzdį užpiltam gruntui)
- Horizontalus kryptinis gręžimas pagal EN 12889, EN 14457
HORIZONTALUS KRYPTINIS GRĘŽIMAS naudojama naujų vamzdynų tiesimui arba senų vamzdynų rekonstrukcija. Rekonstrukcijos metu seni vamzdynai gali visiškai funkcionuoti. Norint užmegzti naujus ryšius, gali atsirasti tik trumpalaikiai darbo pertraukimai. Šis metodas tinka vietovėms, kuriose reikia vengti tranšėjos darbų: vandens telkinys, keliai ir geležinkeliai, skverai, pastatai ir kt.
- Traukimas į seną vamzdį (relining)* pagal EN 12889, EN 14457
RELINING metodas naudojamas rekonstruojant senus vamzdynus. ULTRASTRESS vamzdis su šiek tiek mažesnio skersmens įtraukiamas į seną vamzdį. Šis metodas naudojamas keliais rekonstrukcijos atvejais.
Vamzdžių suvirinimo operacijos:
Kontaktinis suvirinimas turi būti atliekamas pagal ISO 12176-1 standartinius reikalavimus. Elektrofuzinis sujungimas turėtų būti atliekamas pagal ISO 12176-2 standartinius reikalavimus.
* Leidžiama, jei buvo atliktas vidaus vamzdžių dangos būklės įvertinimas kad būtų išvengta išorinio kreipiamojo vamzdžio pažeidimo (ne daugiau kaip 15% vamzdžio sienos).
-
Produkto savybės
- Atitinka PAS 1075 2 tipo*
- Vamzdžio matmenys atitinka EN 12201
- Abu sluoksniai pagaminti iš didelio tankio polietileno (HDPE), PE100-RC tipo
- VISIO sluoksnis (10% sienos storio) leidžia vizualiai patikrinti, ar vamzdžiuose nėra įpjovimų ir įbrėžimų
- Juodas siūlės apvadas tarnauja kaip vizualus geros kokybės suvirinimo rodiklis pagal ISO 12176-1 standartas
- Vadovaujantis ISO / TR 10358 ir ISO / TR 7620, vamzdžiai ir jungiamosios detalės turi cheminį atsparumą tarp pH 2 (rūgštus) ir pH 12 (šarminis)
EVOPIPES VAMZDŽIŲ KLASIFIKACIJA PAGAL PAS* 1075
* PAS = Viešai prieinama specifikacija papildo esamą norminių aktų ir direktyvų sistemą ir nurodo polietileno vamzdžius, kurie skirti montuoti naudojant alternatyvius statybos metodus.
1 tipo – monolitiniai (vienalyčiai) didelio tankio polietileno PE100 – RC vamzdžiai
2 tipo – iš dvigubo sluoksnio pagaminti vamzdžiai iš PE100 – RC medžiagos, 10% VISIO sluoksnis, 90% pagrindo sluoksnis.
3 tipo – monolitiniai (vienalyčiai) didelio tankio polietileno PE100 – RC vamzdžiai su apsauginiu polipropileno (PP) sluoksniu
ULTRASTRESS traukiant parametrus:
Leistina traukimo jėga [kN] DN/OD Oro temperatūra 20°C SDR21 SDR17 SDR13.6 SDR11 50 5.0 6.2 7.5 9.2 63 7.9 9.9 12.1 14.6 75 11.3 14.0 17.1 20.4 90 16.2 20.1 24.5 29.5 110 24.4 30.0 36.3 44.0 125 31.4 38.3 46.9 57.0 140 39.3 48.1 58.8 71.1 160 51.6 62.9 76.9 93.4 180 64.8 79.7 97.5 118.0 200 80.4 98.4 119.8 145.5 225 101.7 124.7 152.2 184.4 250 124.6 153.1 187.4 226.9 280 157.1 192.3 235.0 284.4 315 197.9 243.7 297.7 360.3 355 251.3 309.9 377.6 457.2 400 320.0 392.2 479.2 580.7 450 405.2 497.1 606.9 735.9 500 500.5 614.3 749.7 907.7 560 626.3 769.2 940.1 1137.7 630 791.7 974.8 1188.6 1441.0 -
