DN 600 Kontroliniai šuliniai
Su plaukiojančio arba stacionari liuko perdanga
Jungtys DN/OD 160, 200, 250, 315 mm
Kontroliniai šuliniai DN/ID 600 [mm] su plaukiojančio arba stacionari liuko perdanga D400 klasė.
- Šulinio pagrindas konfigūracija:
- 3BL 135°, 180°, 225°
- 1B 180°
- 1C 90° .. 270°
- Jungtys: DN/OD 110 .. 315 [mm]
- Liuko perdanga: D400 klasė, RAL GZ-692
-
Privalumai
lgas tarnavimo laikas (>50 metų)
Jie labai elastingi – reaguoja į bet kokį grunto judėjimą ir nepalieka JOKIŲ PLYŠIŲ
Sandarumas vandeniui > 0.5 bar, vandeniui nelaidžios medžiagos
Nepatiriama jokios korozijos- chemiškai ir biologiškai inertiški
Prieigos angos skersmuo leidžia patogiai ir greitai prižiūrėti kanalizacijos tinklus
-
Pritaikymas
Daugiaaukščių gyvenamųjų namų kiemai
Stovėjimo vietos ir transporto priemonių saugojimo vietos
Šaligatviai, pėsčiųjų ir dviračių takai
Stadionai ir sporto kompleksai
Kelių statyba (su transporto apkrova ir be jos)
-
Komponentai
Tipas 1B 3BL 1C Jungtys OUT 0° / IN 180° OUT 0°
IN 135° / 180° / 225°OUT 0° DN/OD [mm] 160 / 200 / 315 160 / 200 / 250 160 / 200 / 250 / 315 Naudojant 3BL tipo pagrindą ir galinę dangtelį (-ius) galima atlikti 1BB, 2BL, 2BT tipo pagrindo konfigūraciją
1 naudojamas grindinio akmenų, žvyro ar žaliosios erdvės atvejais.
2 naudoti asfaltbetonio dangose.
-
Produkto savybės
Šulinio įrengimo gylis
Mažiausias montavimo gylis: 1.25 [m]
Maksimalus montavimo gylis: iki 6.0 [m], jei gruntinio vandens lygis yra 2.0 [m] nuo paviršiaus. Jei gruntinio vandens lygis yra 0,0 [m] nuo paviršiaus, didžiausias montavimo gylis yra 5.0 [m], atitinka EN 13598-2 standarto reikalavimus
Šulinio pagrindas
Polipropilenas (PP) šaulinio pagrindas DN 600 [mm] atitinka EN 13598-1, EN 13598-2 ir EN 476 standarto reikalavimus
Sandarinimo žiedas
Sandarinimo žiedas DN 600 [mm], atitinka EN 681-1/A3 ir EN 1277 standarto
Šulinio šachtiniai

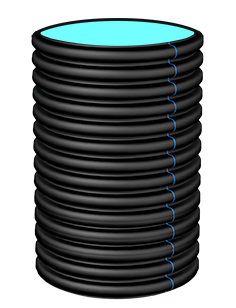

Polipropilenas (PP) gofruotas aukščio reguliavimo šachtiniai, DN/ID 600 [mm], atitinka EN 13476-3 ir EN 14802 standarto
Šulinių dangčiai
Plaukiojančio tipo kaliojo ketaus liuko perdanga (rėmas su dangčiu), DN 700 [mm], apkravos klasė D400 (40t), atitinka EN 124-2 ir RAL GZ-692 standarto reikalavimus.
Stacionaraus tipo kaliojo ketaus liuko perdanga (rėmas su dangčiu), DN 600/746 [mm], apkravos klasė D400 (40t), atitinka EN 124-2 ir RAL GZ-692 standarto reikalavimus.
Polimerinis apkrovos paskirstymo žiedas, plaukiojančio tipo dangčiui DN 710/870 [mm], atlikti ilgaamžiškumo bandymai pagal EN 124 standarto reikalavimus.
Polimerinis aukščio reguliavimo žiedas, DN 700/875 [mm], atlikti ilgaamžiškumo bandymai pagal EN 124 standarto reikalavimus.
Polimerinis pagalbinis žiedas, DN 680/1080 [mm], atlikti ilgaamžiškumo bandymai pagal EN 124 standarto reikalavimus.
Gelžbetoninis aukščio reguliavimo žiedas, DN 700/920 [mm], atitinka EN 206, EN 1917 ir EN 1917/AC standarto.
Gelžbetoninis atraminis žiedas, DN 700/1060 [mm], atitinka EN 206, EN 1917 ir EN 1917/AC standarto.
-
Brėžiniai
Cover installation with support rings
Cover installation with reinforced concrete and polymer support rings
Parsisiųsti
Standartinis brėžiniai DN/ID 600 mm PDF
Šulinys DN600 su plaukiojančio tipo liuko perdanga D400 klasė
Parsisiųsti
Standartinis brėžiniai DN/ID 600 mm nuosėdų gaudymo PDF
Šulinys DN600 su stacionari tipo liuko perdanga D400 klasė
Parsisiųsti
Kreipkitės į mus dėl kitų versijų failų.
