DN 600.500 Nuosėdų gaudymo šulinio

Teleskopinis sprendimas su D400 klases grotelėmis

Jungtys DN/OD 110, 160, 200, 250, 315, 400 mm
DN 600.500 Nuosėdų gaudymo šulinio
DN 600.500 Nuosėdų gaudymo šulinio
DN 600.500 Nuosėdų gaudymo šulinio
DN 600.500 Nuosėdų gaudymo šulinio


Nuosėdų gaudymo šulinio DN/ID 600 [mm] su teleskopiniu vamzdžiu ir D400 klasė kaliojo ketaus dangčiu.

  • Jungtys: DN/OD 110 .. 400 [mm]
  • Teleskopinis vamzdis: DN 500 [mm]
  • Nusodintuvo apimtis*: 166 [dm³]
    *pagal nutylėjimą, paprašius, galima užsisakyti skirtingus nuosėdų gaudyklių tūrius (arba iš viso be jų)
  • Privalumai

    Ilgas tarnavimo laikas (>50 metų)

    Jie labai elastingi – reaguoja į bet kokį grunto judėjimą ir nepalieka JOKIŲ PLYŠIŲ

    Sandarumas vandeniui > 0.5 bar, vandeniui nelaidžios medžiagos

    Nepatiriama jokios korozijos- chemiškai ir biologiškai inertiški

    Prieigos angos skersmuo leidžia patogiai ir greitai valdyti
  • Pritaikymas
    Daugiaaukščių gyvenamųjų namų kiemai
    Stovėjimo vietos ir transporto priemonių saugojimo vietos
    Šaligatviai, pėsčiųjų ir dviračių takai
    Stadionai ir sporto kompleksai
    Kelių statyba (su transporto apkrova ir be jos)
  • Komponentai
    DN 600.500 Nuosėdų gaudymo šulinio
    Jungtys OUT 0°
    DN/OD [mm] 110 / 160 / 200 / 250 / 315 / 400*
    *ryšiai iš DN/OD 110 iki 200 [mm] gali susidaryti naudojant prijungiamoji sandarinanti guma, bet jungtys didesnės nei DN/OD 200 [mm] turėtų būti suformuota įmontuota šulinio jungtis
  • Produkto savybės
    Šulinio įrengimo gylis:

    • Mažiausias montavimo gylis: 1.4 [m]

    • Maksimalus montavimo gylis: 6.0 [m]

    • Šulinio naudojimo zonos kodas: U (skirtas įrengti grunte už pastatų ribų)

    • Šulinys įrengiamas, laikantis: LST EN 1610, LST CEN/TR 1046

    Šulinių dangčiai:

    • Apvali kaliojo ketaus liuko perdanga (rėmas su grotelėmis), DN 500 [mm], apkrovos klasė D400 (40t) attinka EN 124-2 standarto reikalavimus

    • Kampuota kaliojo ketaus liuko perdanga (rėmas su grotelėmis), 500x500 [mm], apkrovos klasė D400 (40t) attinka EN 124-2 standarto reikalavimus

    Teleskopinis pjūvis:

    • Polietilenas (PE) lygiasienis vamzdis, DN/OD 500 [mm], ūgio 0.75 [m], atitinka EN 12201-2 ir EN 14802 standarto

    • Guminis manžetas DN 600/500 ir guminis sandarinimo žiedas DN 600 [mm] atitinka EN 681-1/A3 ir EN 1277 standarto reikalavimus

    Šulinio šachtiniai ir pagrindas konfigūracijos:

    • Polipropilenas (PP) gofruotas aukščio reguliavimo šachtiniai, DN/ID 600 [mm], atitinka EN 13476-3 ir EN 14802 standarto reikalavimus

    • Polipropilenas (PP) šaulinio pagrindas, tipas CR-CT, DN 600 [mm], atitinka EN 13476-3 standarto

    Laikantis ISO / TR 10358 ir ISO / TR 7620, plastikinės kameros elementai, taip pat guminiai sandarinimo elementai (guminiai sandarinimo žiedai ir rankogaliai) yra chemiškai atsparūs esant pH 2 (rūgštinė aplinka) ir pH 12 (šarminė aplinka).

  • Sertifikatas

    Standartinis brėžiniai DN600.500.RR DWG

    DWG failo formatas

    Parsisiųsti
    Standartinis brėžiniai DN600.500.RR DWG

    Standartinis brėžiniai DN600.500.SS DWG

    DWG failo formatas

    Parsisiųsti
    Standartinis brėžiniai DN600.500.SS DWG

    Standard drawing DN600.500.D400.RR PDF

    Gullies with telescopic pipe, round grate D400 and smooth or corrugated outflow pipe

    Parsisiųsti
    Standard drawing DN600.500.D400.RR PDF

    Standard drawing DN600.500.D400.SS PDF

    Gullies with telescopic pipe, square grate D400 and smooth or corrugated outflow pipe

    Parsisiųsti
    Standard drawing DN600.500.D400.SS PDF

DN 600.500 Nuosėdų gaudymo šulinio

Teleskopinis sprendimas su D400 klases grotelėmis

Jungtys DN/OD 110, 160, 200, 250, 315, 400 mm

Susiję produktai

Grotelės DN500, D400

Grotelės DN500, D400

Apvalus rėmas ir grotelės teleskopiniu vamzdžiu, DN 500 mm

EVOGRATE 600x600, D400

EVOGRATE 600x600, D400

Kvadratinis rėmas ir grotelės su teleskopu, 600x600mm, D400

Šiukšlių kibiras

Šiukšlių kibiras

Polietilenas (PE), B1, DIN4052

Atsisiuntimai

EVOSAN, EVOSAN RF ir EVORAIN katalogas ENG

EVOSAN lietaus ir nuotekų sistemos katalogas

Parsisiųsti
EVOSAN, EVOSAN RF ir EVORAIN katalogas ENG

Susiję produktai

Grotelės DN500, D400

Grotelės DN500, D400

Apvalus rėmas ir grotelės teleskopiniu vamzdžiu, DN 500 mm

EVOGRATE 600x600, D400

EVOGRATE 600x600, D400

Kvadratinis rėmas ir grotelės su teleskopu, 600x600mm, D400

Šiukšlių kibiras

Šiukšlių kibiras

Polietilenas (PE), B1, DIN4052

Užsakymo informacija

  Produktas Kodas
  Teleskopinis rinkinys

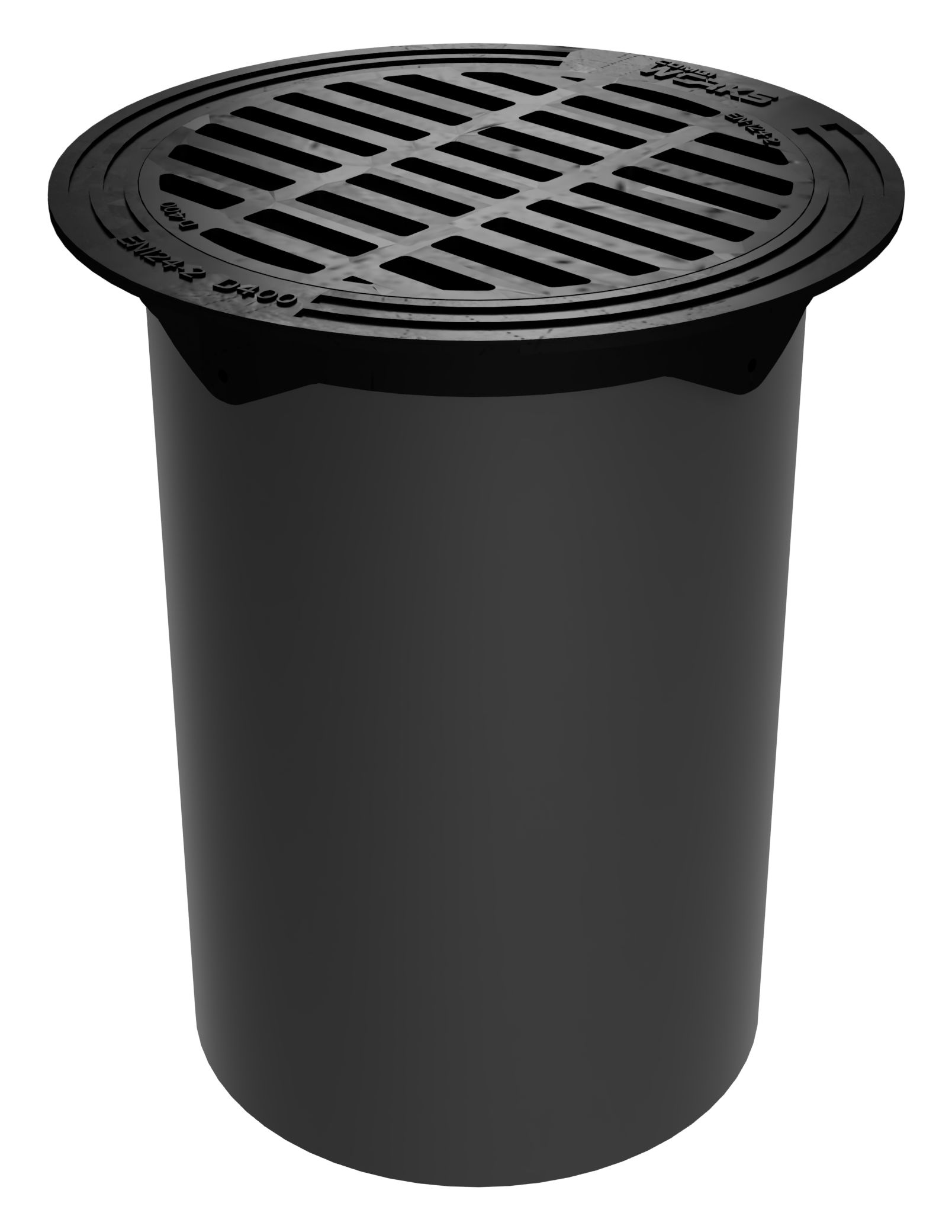

Apvalus kalaus ketaus rėmas ir apvalios grotelės su PE teleskopiniu vamzdžiu, DN 500 [mm], aukštis 0.75 [m] 827062500447300000

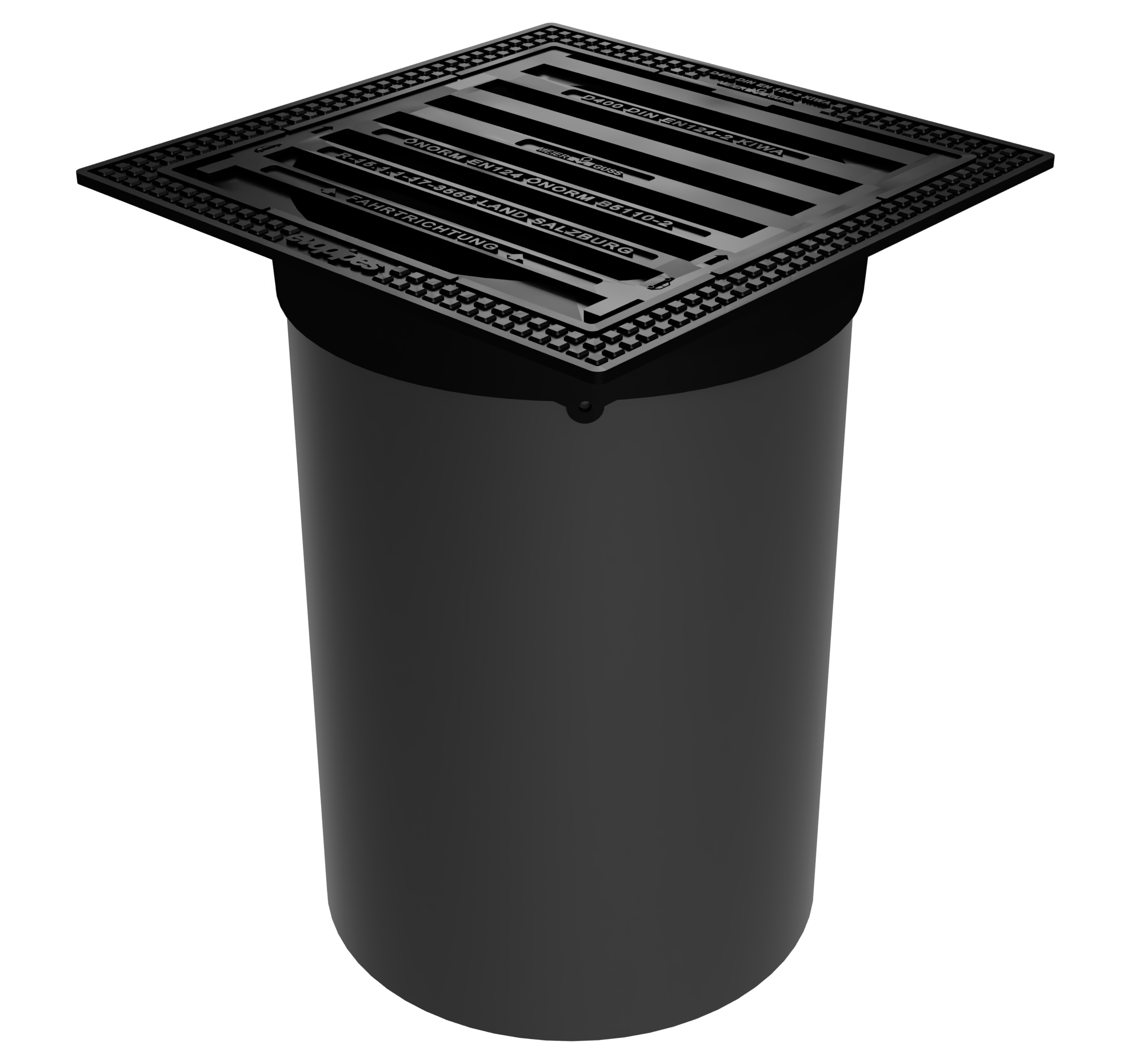

Kvadratinis kalaus ketaus rėmas ir kvadratinės grotelės su PE teleskopiniu vamzdžiu, DN 500 [mm], aukštis 0.75 [m] 8270655004473000EG
Kvadratinis kalaus ketaus rėmas ir apvalios grotelės su PE teleskopiniu vamzdžiu ir su vieta nuosėdų krepšeliui, DN 500 [mm], aukštis 0.75 [m] 8270655004473000EB
  Šulinių dangčiai

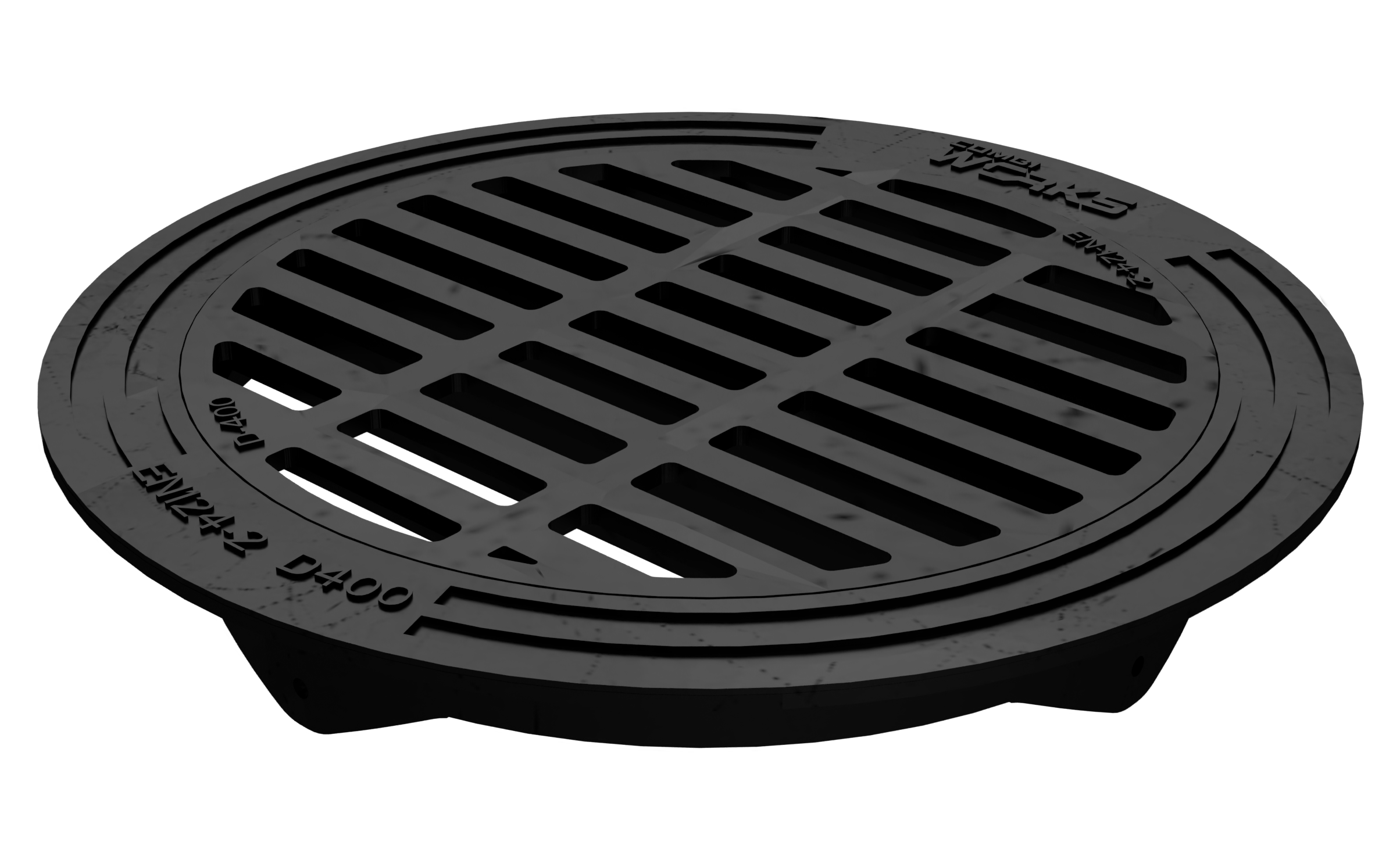

Apvali kaliojo ketaus liuko perdanga (rėmas su grotelėmis), DN 500 [mm], D400 820211500SL7300024

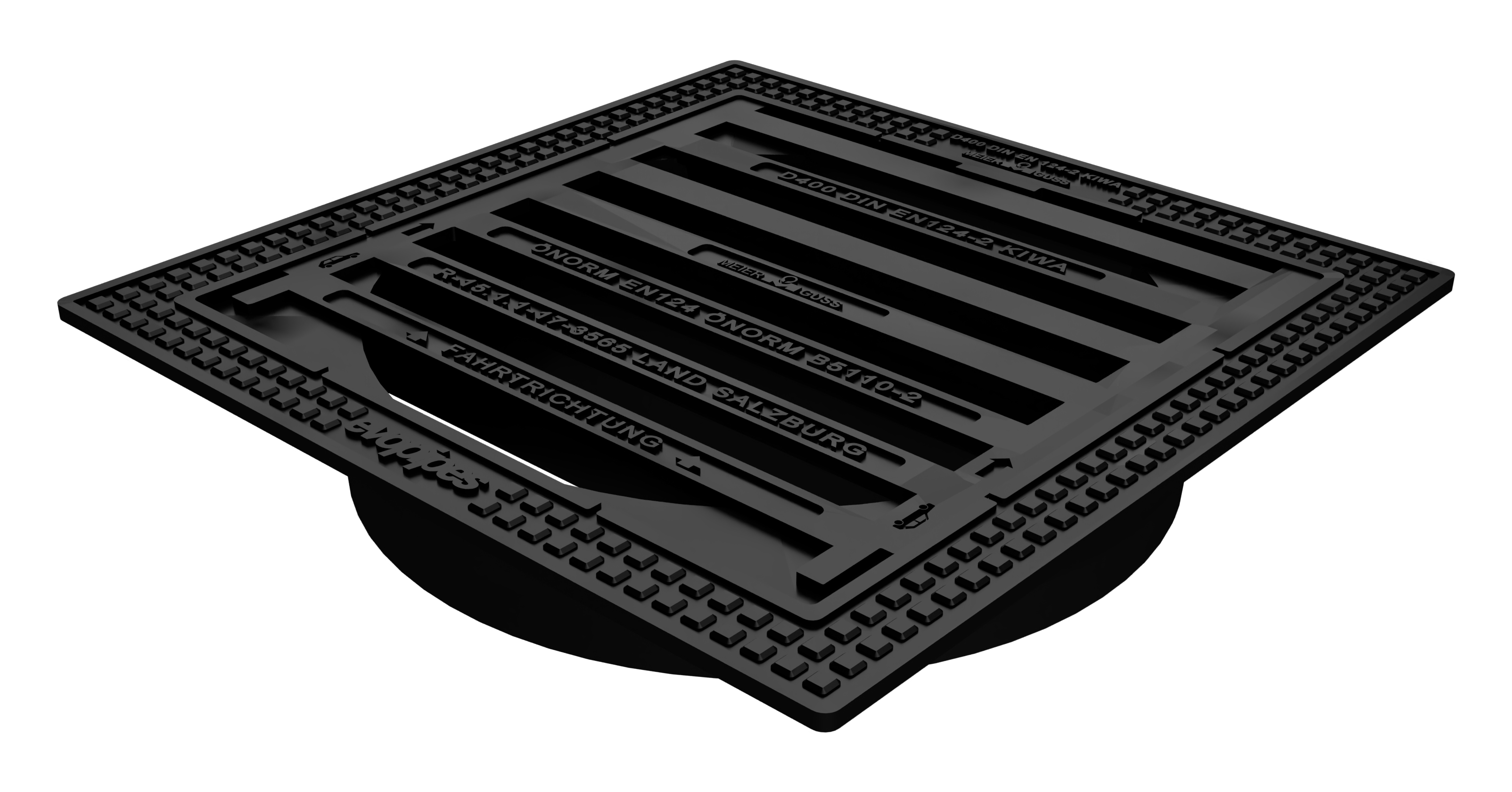

Kampuota kaliojo ketaus liuko perdanga (rėmas su grotelėmis), 500x500 [mm], D400 820212500SL73000EG
  Šiukšlių surinkimo

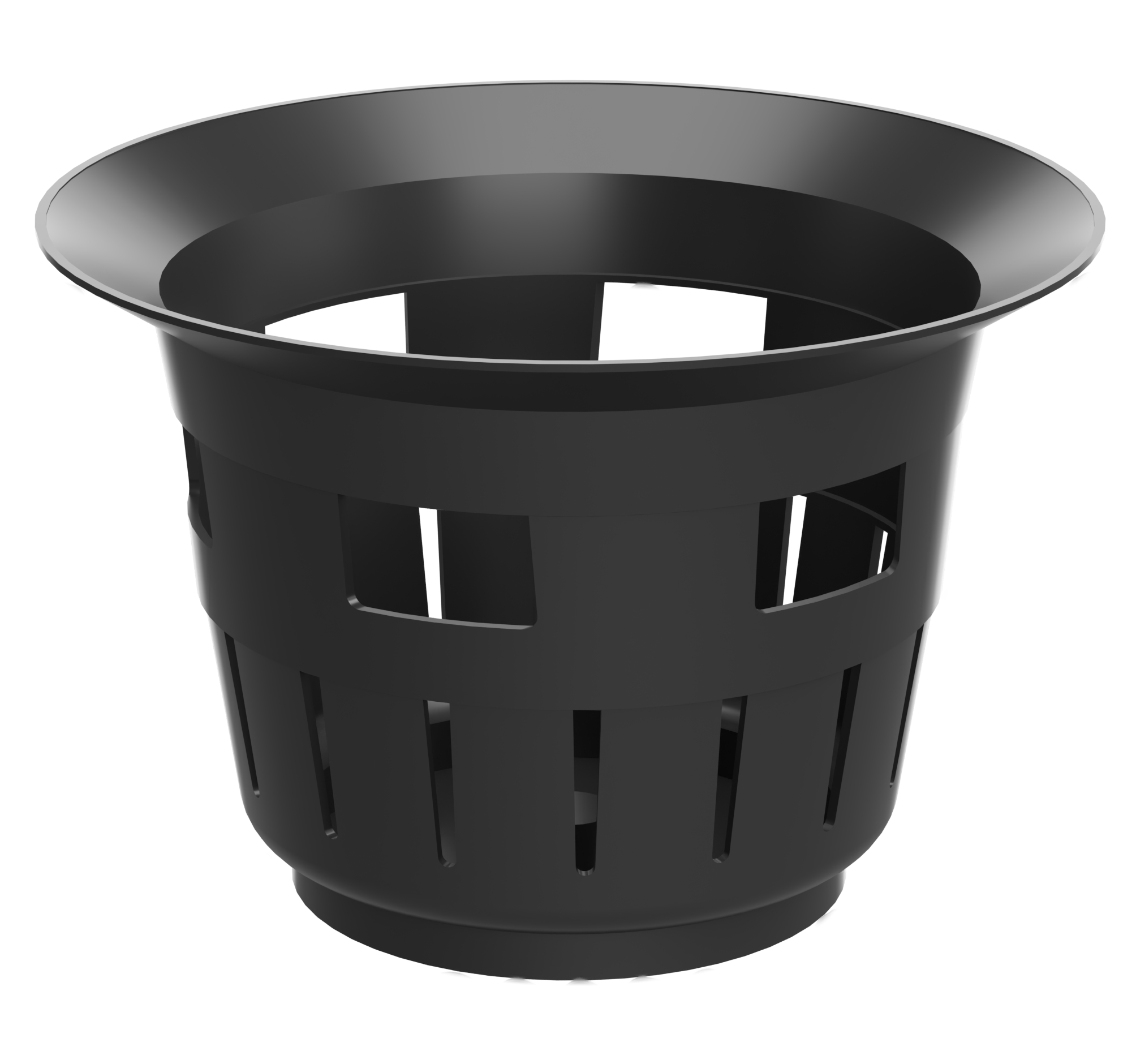

Polietilenas šiukšlių surinkimo indas, h=260 [mm] 8150994500077000DS
  Teleskopinis vamzdis
Polietilenas (PE) lygiasienis vamzdis, SDR 33, DN/OD 500 [mm], ūgio 0.75 [m] 827045500440000000
  Teleskopinis jungiamasis manžetas
Guminis manžetas DN 600/500 815208650000000000
  Šachtiniai pasirinkimas
Polipropilenas (PP) gofruotas aukščio reguliavimo šachtiniai, DN/ID 600 [mm], be jungčių ir suvirinta ant pagrindo, h=2 [m] 903060060090020
Polipropilenas (PP) gofruotas aukščio reguliavimo šachtiniai, DN/ID 600 [mm], be jungčių ir suvirinta ant pagrindo, h=3 [m] 903060060090030
  Šaulinio pagrindas
Polipropilenas (PP) šaulinio pagrindas, tipas CR-CT, DN 600 [mm], KN 815053000000000231
  Priedai


Open

 Perėjimas / Šulinio jungtis, DN 110 [mm] 8090201100000G0200
Perėjimas / Šulinio jungtis, DN 160 [mm] 8090201600000G0200
Perėjimas / Šulinio jungtis, DN 200 [mm] 8090202000000G0200
Perėjimas / Šulinio jungtis, DN 250 [mm] 8090202500000G0200
Perėjimas / Šulinio jungtis, DN 315 [mm] 8090203150000G0200
Perėjimas / Šulinio jungtis, DN 400 [mm] 8090204000000G0200

Open		 Prijungiamoji sandarinanti guma (GIGAPIPE), DN 110 [mm] 8092071103G0000046
Prijungiamoji sandarinanti guma (GIGAPIPE), DN 160 [mm] 8092071606G0000046
Prijungiamoji sandarinanti guma (GIGAPIPE), DN 200 [mm] 8092072006G0000046*
  Hole saw pageidaujant

Produktų nuotraukos pateikiamos tik informaciniais tikslais.
Originalių gaminių proporcijos ir spalvos gali skirtis nuo paveikslėlių.
