CRS 400.315 Nuosėdų gaudymo šulinio
Teleskopinis sprendimas su D400 klases grotelėmis
Jungtys DN/OD 110, 160, 200, 250, 315 mm
Nuosėdų gaudymo šulinio DN 400 [mm] su teleskopiniu vamzdžiu ir D400 klasė kaliojo ketaus dangčiu.
- Jungtys: DN/OD 110 .. 315 [mm]
- Teleskopinis vamzdis: DN 315 [mm]
- Liuko perdanga: D400 klasė (40t)
- Nusodintuvo apimtis*: 67 [dm³]
*pagal nutylėjimą, paprašius, galima užsisakyti skirtingus nuosėdų gaudyklių tūrius (arba iš viso be jų)
-
Privalumai
Ilgas tarnavimo laikas (>50 metų)
Jie labai elastingi – reaguoja į bet kokį grunto judėjimą ir nepalieka JOKIŲ PLYŠIŲ
Sandarumas vandeniui > 0.5 bar, vandeniui nelaidžios medžiagos
Nepatiriama jokios korozijos- chemiškai ir biologiškai inertiški
Prieigos angos skersmuo leidžia patogiai ir greitai valdyti
-
Pritaikymas
Daugiaaukščių gyvenamųjų namų kiemai
Stovėjimo vietos ir transporto priemonių saugojimo vietos
Šaligatviai, pėsčiųjų ir dviračių takai
Stadionai ir sporto kompleksai
Kelių statyba (su transporto apkrova ir be jos)
-
Komponentai
Jungtys OUT 0° DN/OD [mm] 110 / 160 / 200 / 250 / 315* *ryšiai iš DN/OD 110 iki 200 [mm] gali susidaryti naudojant prijungiamoji sandarinanti guma, bet jungtys didesnės nei DN/OD 200 [mm] turėtų būti suformuota įmontuota šulinio jungtis -
Produkto savybės
Šulinio įrengimo gylis:
- Mažiausias montavimo gylis: 1.0 [m]
- Maksimalus montavimo gylis: 5.0 [m]
- Šulinio naudojimo zonos kodas: U (skirtas įrengti grunte už pastatų ribų)
- Šulinys įrengiamas, laikantis: LST EN 1610, LST CEN/TR 1046
Šulinių dangčiai:

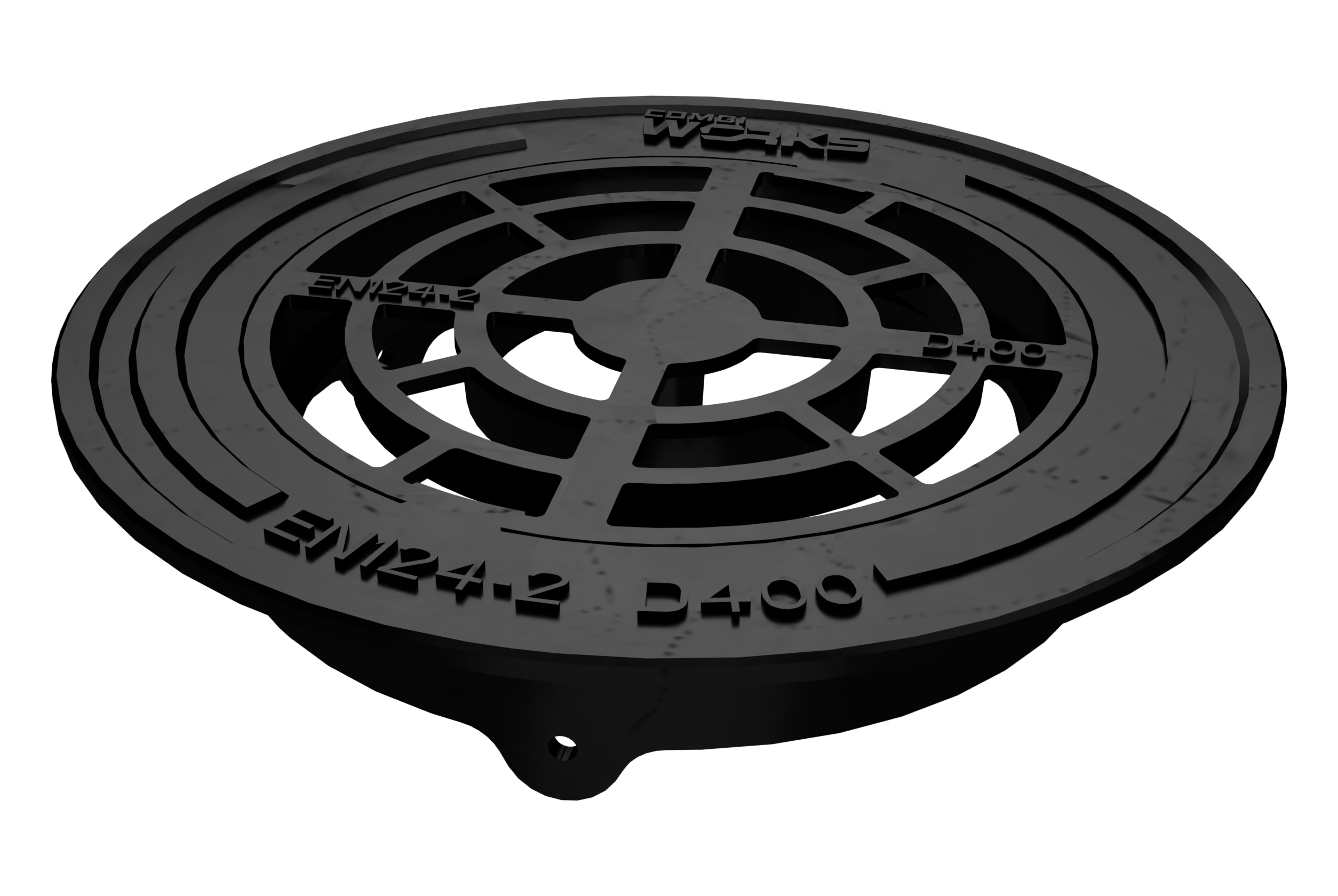

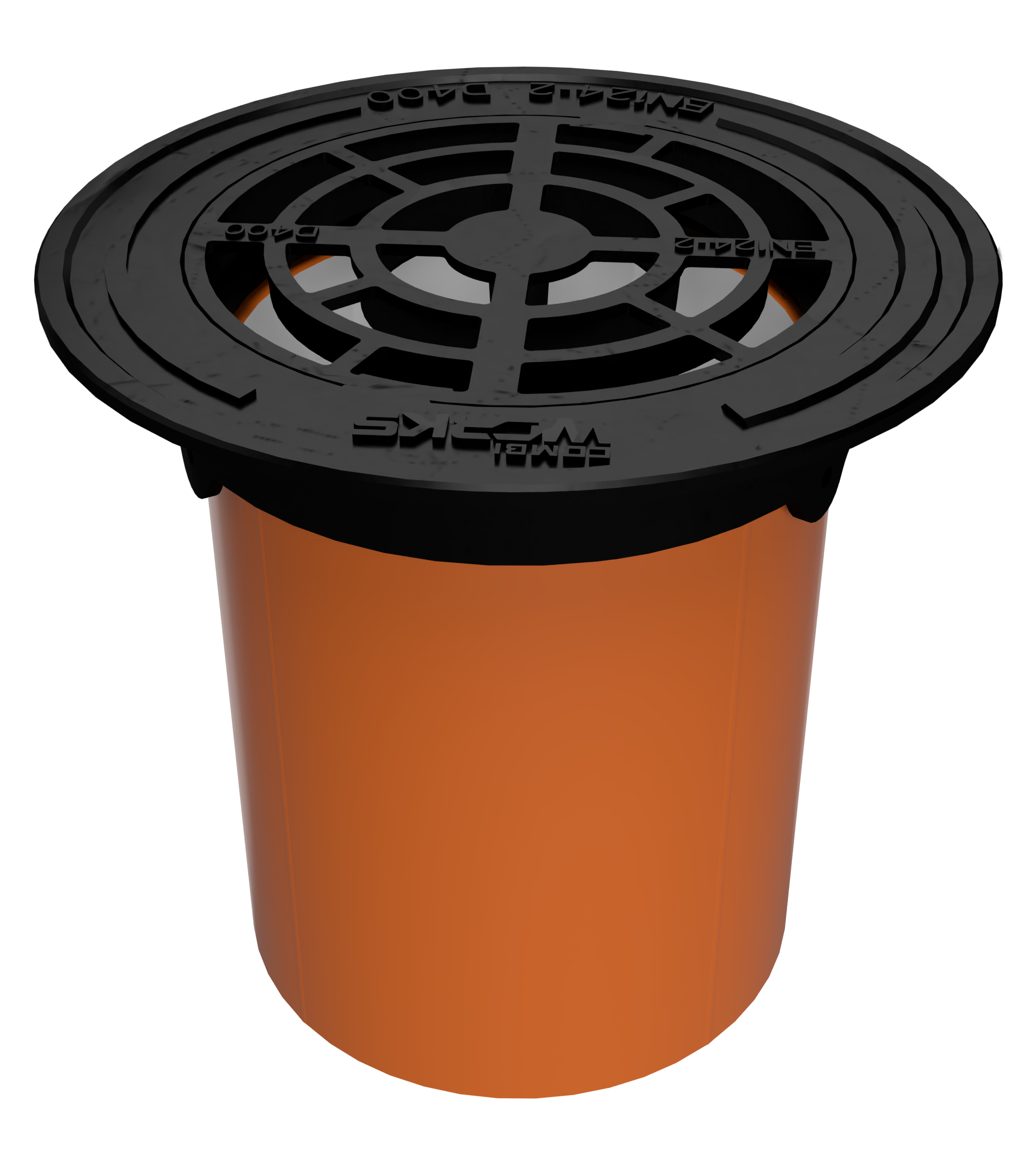

- Apvali kaliojo ketaus liuko perdanga (rėmas su grotelėmis), DN 315 [mm], apkrovos klasė D400 (40t) attinka EN 124-2 standarto reikalavimus

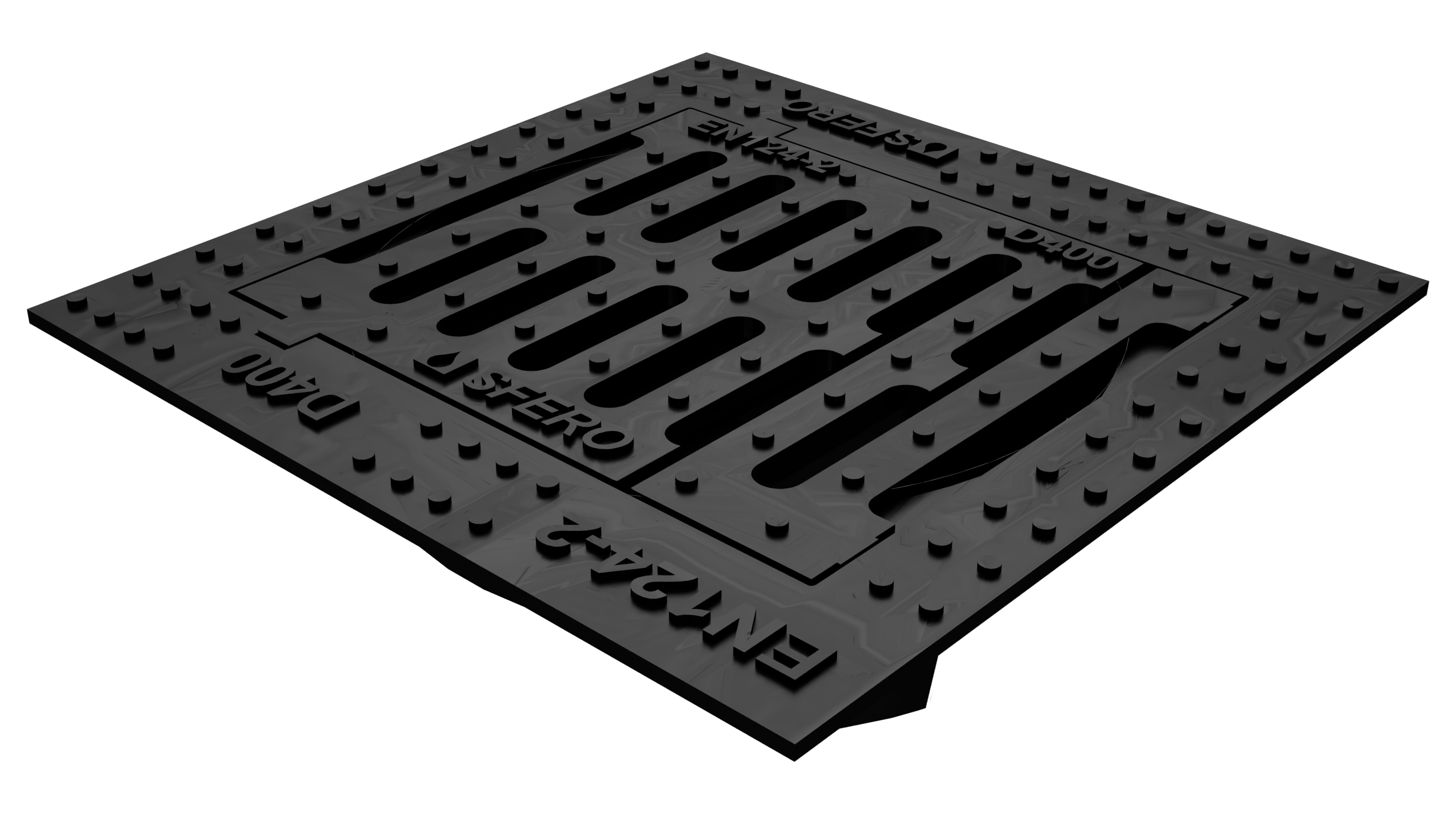

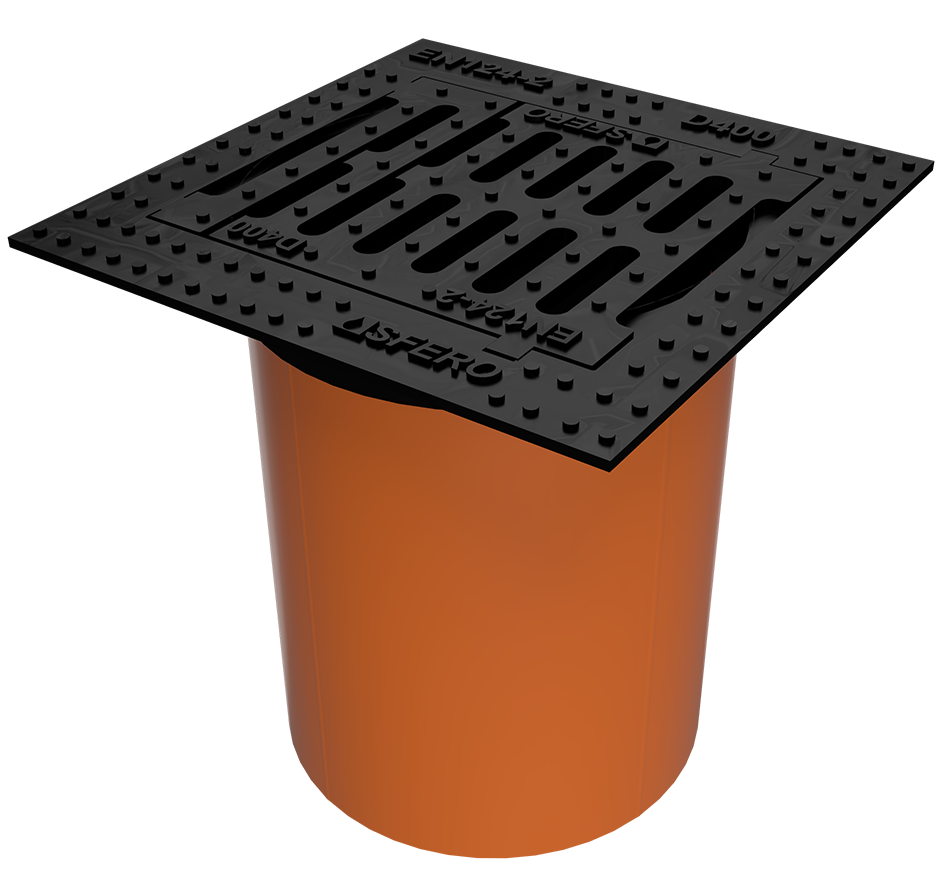

- Kampuota kaliojo ketaus liuko perdanga (rėmas su grotelėmis), 415x415 [mm], apkrovos klasė D400 (40t) attinka EN 124-2 standarto reikalavimus

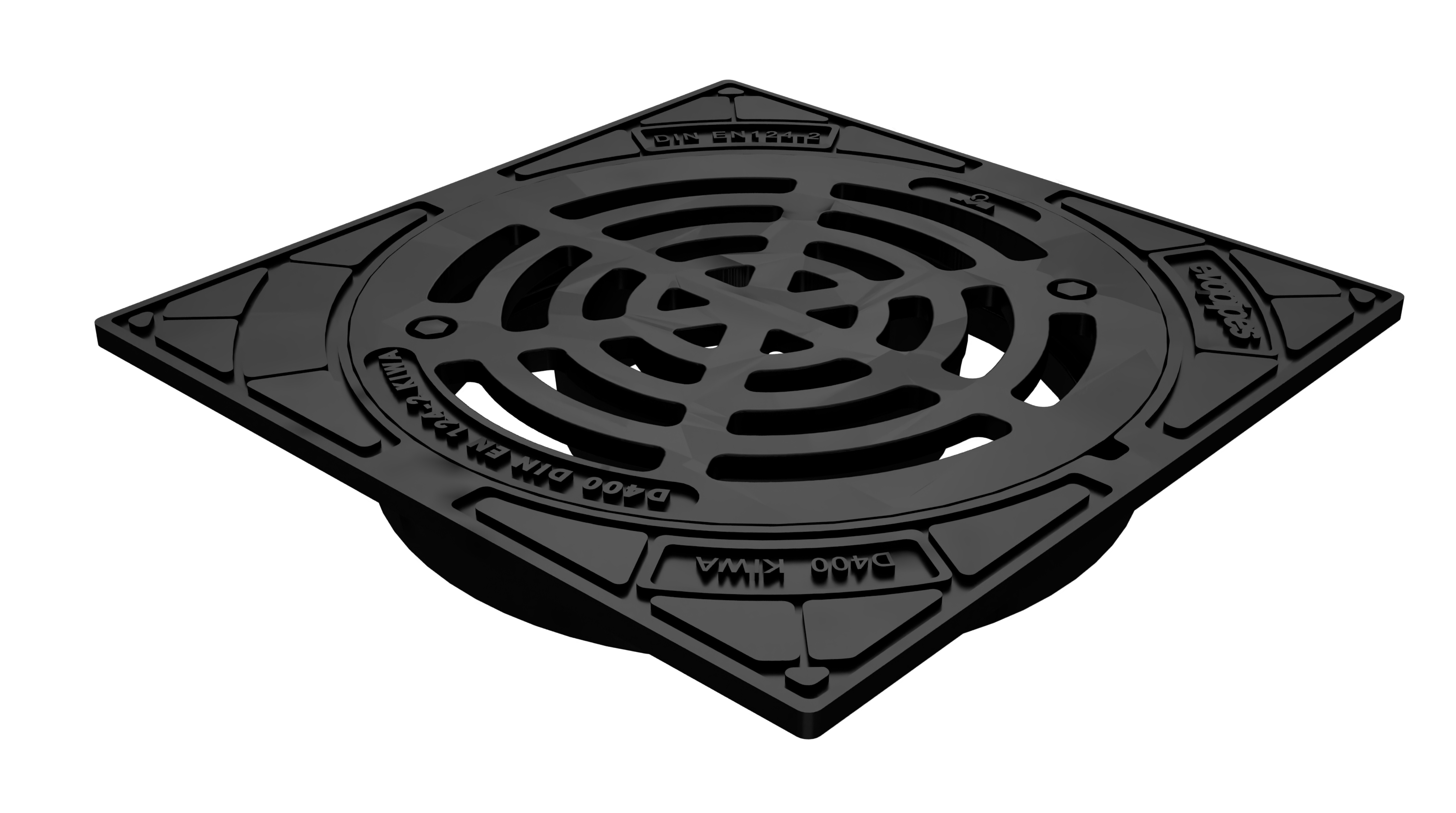

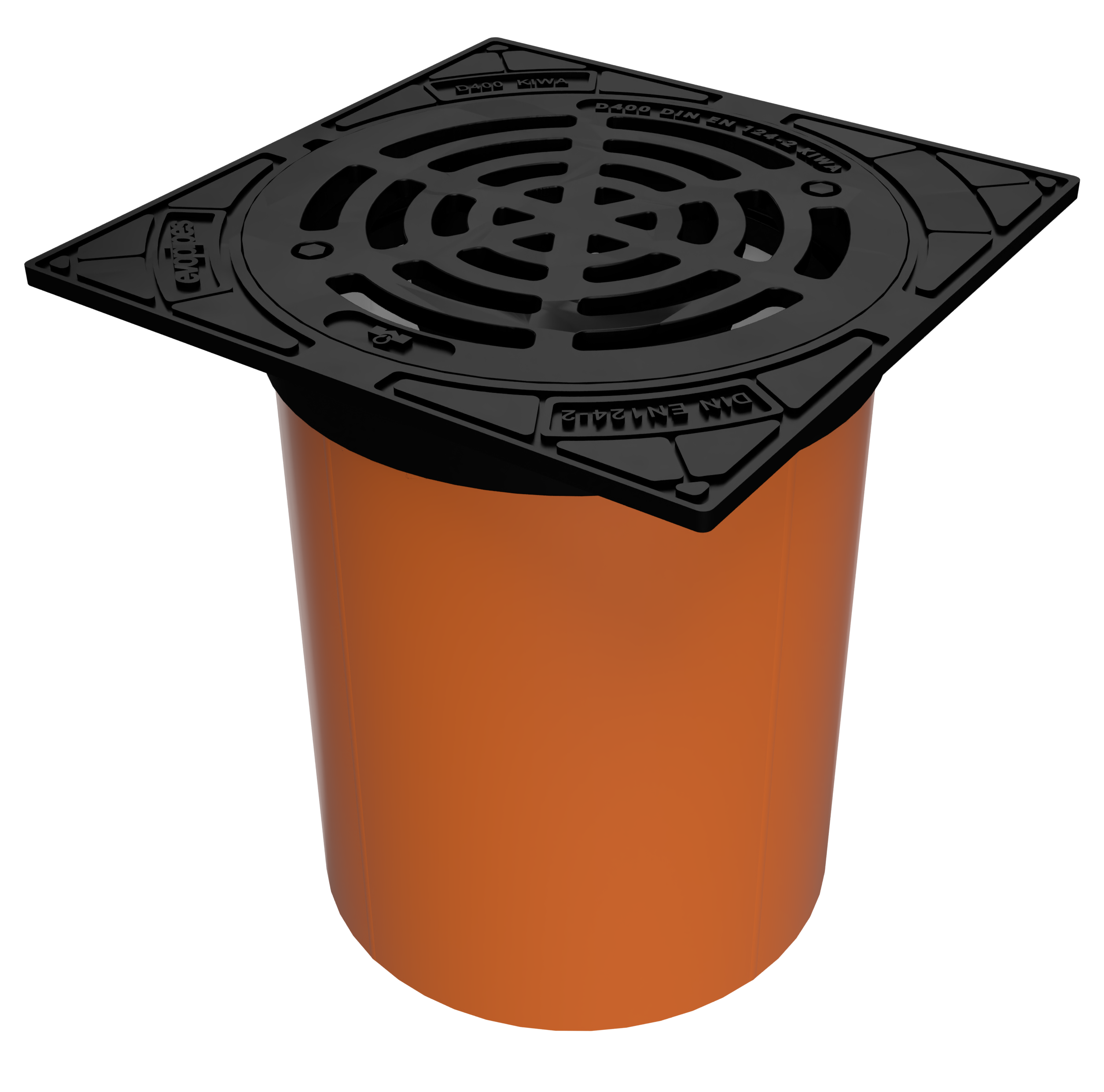

- Kampuota kaliojo ketaus liuko perdanga (rėmas su apvali grotelėmis), 385x385 [mm], apkrovos klasė D400 (40t) attinka EN 124-2 standarto reikalavimus
Teleskopinis pjūvis:
- Teleskopinis vamzdis:
- Polietilenas (PE) lygiasienis vamzdis DN/OD 315 [mm], ūgio 0.6 [m], atitinka EN 12201-2 ir EN 14802 standarto
- Polipropilenas (PP) lygiasienis vamzdis DN/OD 315 [mm], ūgio 0.6 [m], atitinka EN 13476-2 standarto reikalavimus
- Guminis manžetas, DN 400/315 ir guminis sandarinimo žiedas DN 400 [mm] atitinka EN 681-1/A3 ir EN 1277 standarto
Šulinio šachtiniai ir pagrindas konfigūracijos:
- Polipropilenas (PP) gofruotas aukščio reguliavimo šachtiniai, DN/OD 400 [mm], atitinka EN 13476-3 ir EN 14802 standarto reikalavimus
- Polipropilenas (PP) šaulinio pagrindas, tipas CR-CT, DN 400 [mm] atitinka EN 13476-3 standarto
Laikantis ISO / TR 10358 ir ISO / TR 7620, plastikinės kameros elementai, taip pat guminiai sandarinimo elementai (guminiai sandarinimo žiedai ir rankogaliai) yra chemiškai atsparūs esant pH 2 (rūgštinė aplinka) ir pH 12 (šarminė aplinka).
-
Brėžiniai
Standard drawing CRS 400.315.RR PDF
Gullies with round grate, class D400, and telescopic pipe.
Parsisiųsti
Standard drawing CRS 400.315.SR PDF
Gullies with square frame and round grate, class D400, and telescopic pipe.
Parsisiųsti
Standartinis brėžiniai CRS 400.315.SR PDF
Gullies with square frame and grate, class D400, and telescopic pipe.
Parsisiųsti
