CSL 800.630 Kontroliniai šuliniai
Rentinio tipo konstrukcija su D400 klasės liuko perdanga
Jungtys DN/OD 160, 200, 250, 315, 400; DN/ID 500 mm
Liejiniai rentinio tipo kontroliniai šuliniai DN/ID 800 [mm] su plaukiojančio arba stacionari liuko perdanga D400 klasė ir integruotus žingsnius.
- Šulinio pagrindas konfigūracija:
- 1B 180°
- 3BL 135°, 180°, 225°
- Jungtys: DN/OD 110 .. 400 [mm] ir DN/ID 500 [mm]
- Prieiga: DN 630 [mm]
- Liuko perdanga: D400 klasė, RAL GZ-692
-
Privalumai
lgas tarnavimo laikas (>50 metų)
Jie labai elastingi – reaguoja į bet kokį grunto judėjimą ir nepalieka JOKIŲ PLYŠIŲ
Sandarumas vandeniui > 0.5 bar, vandeniui nelaidžios medžiagos
Nepatiriama jokios korozijos- chemiškai ir biologiškai inertiški
Integruotos polipropileno (PP) pakopos
Prieigos angos skersmuo leidžia patogiai ir greitai prižiūrėti kanalizacijos tinklus
-
Pritaikymas
Daugiaaukščių gyvenamųjų namų kiemai
Stovėjimo vietos ir transporto priemonių saugojimo vietos
Šaligatviai, pėsčiųjų ir dviračių takai
Stadionai ir sporto kompleksai
Kelių statyba (su transporto apkrova ir be jos)
-
Komponentai
Tipas 1B 3BL Jungtys OUT 0° / IN 180° OUT 0°
IN 135° / 180° / 225°DN/OD [mm] 160 / 200 / 250 / 315 / 400 160 / 200 / 250 / 315 / 400 DN/ID [mm] 500 Naudojant 3BL tipo pagrindą ir galinę dangtelį (-ius) galima atlikti 1BB, 2BL, 2BT tipo pagrindo konfigūraciją
1 naudojamas grindinio akmenų, žvyro ar žaliosios erdvės atvejais.
2 naudoti asfaltbetonio dangose.
-
Produkto savybės
Šulinio įrengimo gylis
Mažiausias montavimo gylis: 1.4 [m]
Maksimalus montavimo gylis: iki 6.0 [m], jei gruntinio vandens lygis yra 2.0 [m]nuo paviršiaus. Jei gruntinio vandens lygis yra 0.0 [m] nuo paviršiaus, didžiausias montavimo gylis yra 4.0 [m], attinka EN 13598-2 standarto reikalavimus.

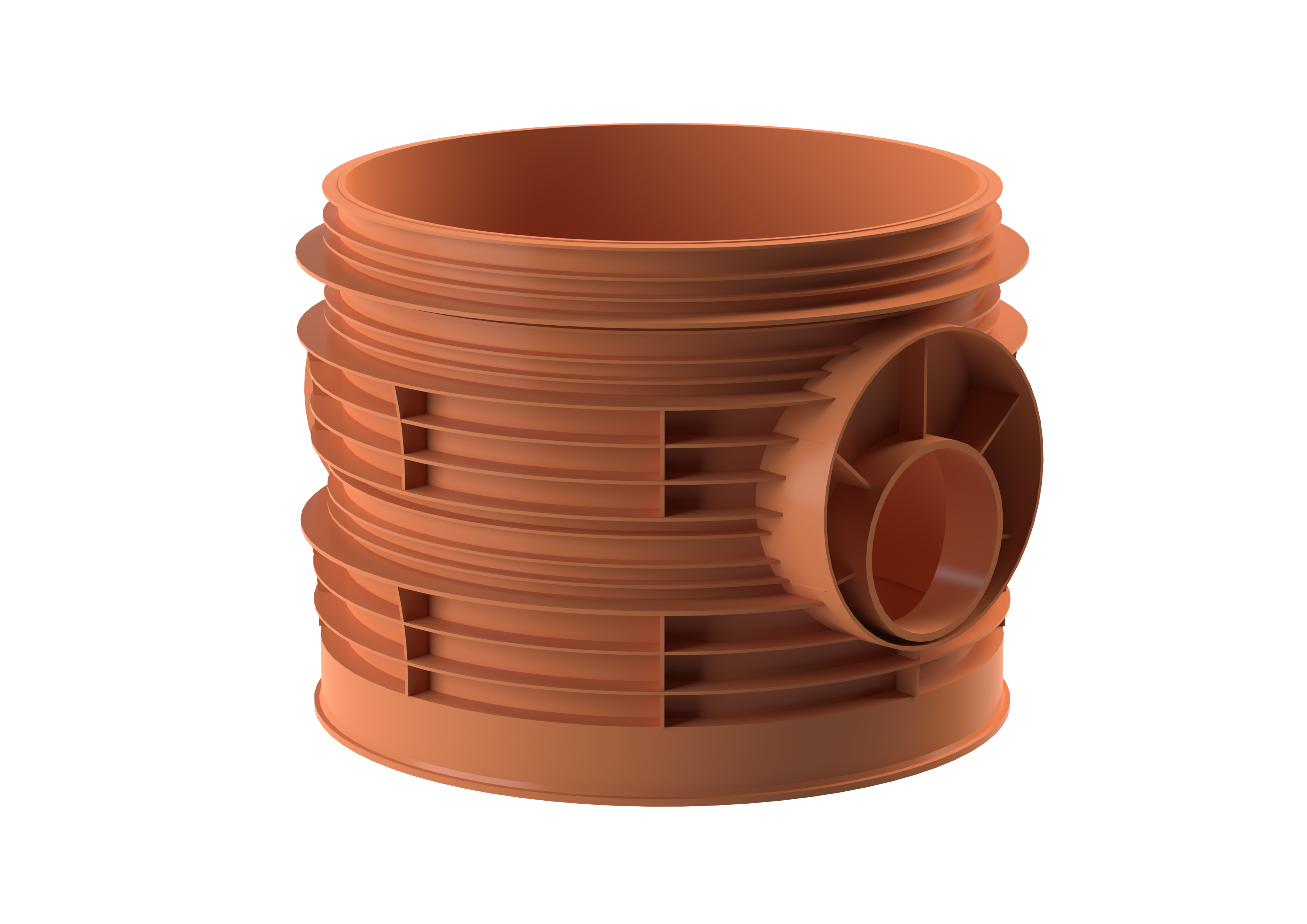

Šulinio pagrindas
Polipropilenas (PP) šulinio pagrindas DN 800 [mm] atitinka reikalavimus EN 13598-1, EN 13598-2 ir EN 476 standarto.
Sandarinimo žiedas
Siekiant užtikrinti šulinio nepralaidumą vandeniui, jungiamieji elementai sujungiami guminiais sandarinimo žiedais. Sandarinimo žiedai atitinka EN 681-1/A3 ir EN 13259 standarto.

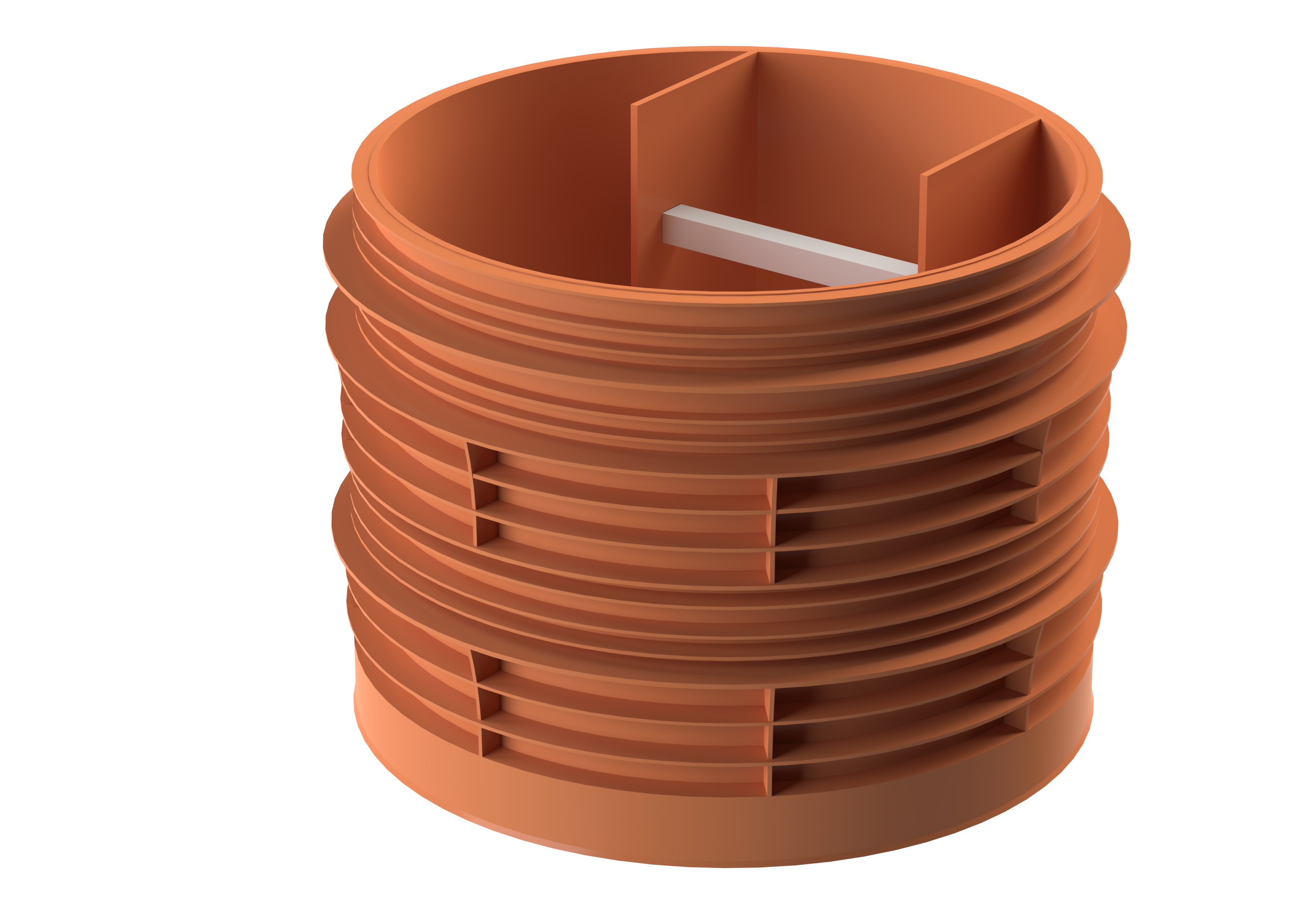

Polipropileno pakopos
Šuliniai yra su antikoroziniais neslidžiais laipteliais, kurie yra integruota šulinio dalis nenaudojant suvirinimo technologijos ar klijų. Šulinių laiptai atitinka standartų reikalavimus EN 13101 ir EN 14396.
Ekscentrinis kūgis
Ekscentrinis kūgis, kurio angos yra 630 [mm] atitikti EN 13598-1, EN 13598-2 ir EN 476 standarto. Aukštis 550 [mm], bet jei reikia, kūgį galima sutrumpinti 250 [mm].
Šulinių dangčiai
Plaukiojančio tipo kaliojo ketaus liuko perdanga (rėmas su dangčiu), DN 700 [mm], apkravos klasė D400 (40t), atitinka EN 124-2 ir RAL GZ-692 standarto reikalavimus.
Stacionaraus tipo kaliojo ketaus liuko perdanga (rėmas su dangčiu), DN 600/746 [mm], apkravos klasė D400 (40t), atitinka EN 124-2 ir RAL GZ-692 standarto reikalavimus.
Polimerinis apkrovos paskirstymo žiedas, plaukiojančio tipo dangčiui DN 710/870 [mm], atlikti ilgaamžiškumo bandymai pagal EN 124 standarto reikalavimus.
Polimerinis aukščio reguliavimo žiedas, DN 700/875 [mm], atlikti ilgaamžiškumo bandymai pagal EN 124 standarto reikalavimus.
Polimerinis pagalbinis žiedas, DN 680/1080 [mm], atlikti ilgaamžiškumo bandymai pagal EN 124 standarto reikalavimus.
Gelžbetoninis aukščio reguliavimo žiedas, DN 700/920 [mm], atitinka EN 206, EN 1917 ir EN 1917/AC standarto.
Gelžbetoninis atraminis žiedas, DN 700/1060 [mm], atitinka EN 206, EN 1917 ir EN 1917/AC standarto.
-
Brėžiniai
Standartinis brėžiniai CSL 800/630 mm PDF
Šulinys DN800 su plaukiojančio tipo liuko perdanga D400 klasė
