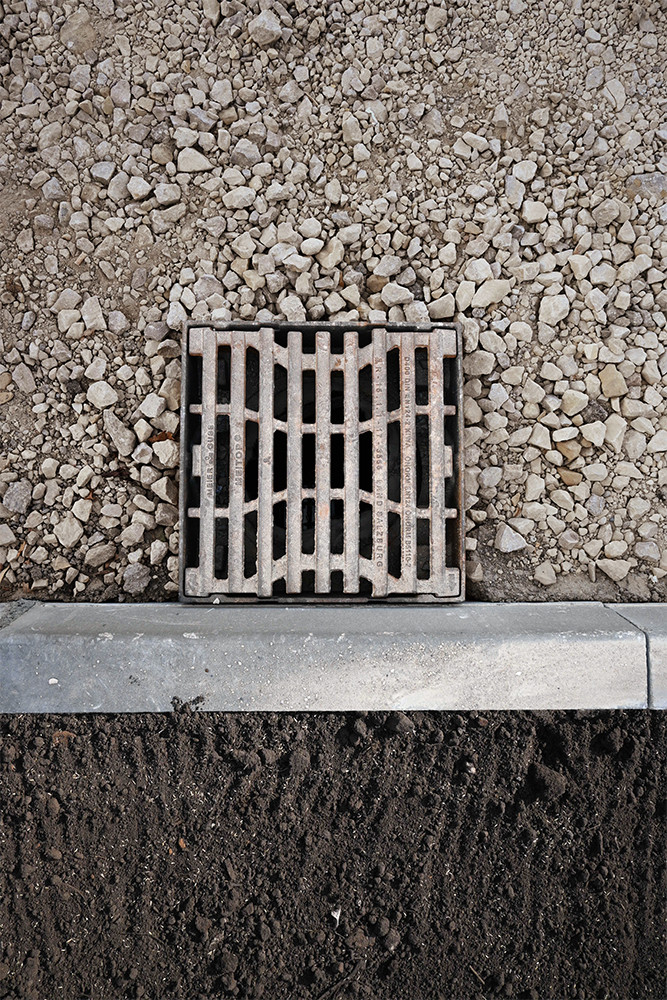

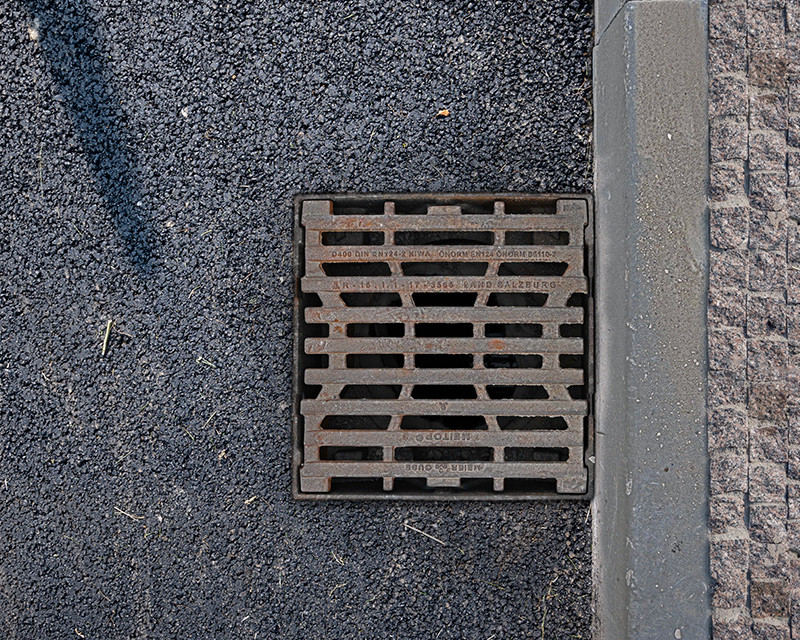

Kelio latakai CRS 600 su horizontaliomis grotelėmis
Su stacionariomis grotelėmis, skirtomis statyti palei kelio bortelį
Jungtys DN/OD 110, 160, 200, 200, 250, 315 mm
Įlajos DN/ID 600 [mm] su arba be nuosėdų gaudyklės ir D400 klasės ketaus dangčiu, skirtos įrengti šalia kelio bortelio. Ypač tinka intensyvaus eismo keliams, užtikrinant didesnį atsparumą dinaminėms apkrovoms.
- Prijungimas DN/OD 110, 160, 200, 250, 315 [mm]
- Montavimo klasė - D400, RAL-GZ 692
- Nuosėdų gaudyklės tūris*: 166 [dm³]
*pagal numatytuosius nustatymus, pagal pageidavimą galima užsakyti skirtingą nuosėdų gaudyklės tūrį (arba kameras be jos)
-
Privalumai
Ilgas tarnavimo laikas (>50 metų)
Labai atsparus dinaminėms eismo apkrovoms
Vandens nepralaidumas > 0,5 bar, vandeniui nepralaidžios medžiagos
Atsparus agresyviai aplinkai, be korozijos
Prieigos angos skersmuo leidžia patogiai ir greitai atlikti kanalizacijos tinklų priežiūrą
-
Rekomenduojama taikyti
Daugiaaukščių gyvenamųjų namų kiemai
Automobilių stovėjimo aikštelės ir transporto priemonių saugojimo aikštelės
Kelių tiesimas (su sunkiuoju transportu)
-
Kameros sudedamosios dalys
Tipas Su nuosėdų gaudykle Be nuosėdų gaudyklės Jungtys OUT 0° OUT 0° DN/OD [mm] 110 / 160 / 200 /250 / 315* 160 / 200 / 250 / 315* *Sujungimai su įlajomis nuo DN/OD 110 iki 200 [mm] atliekami naudojant jungiamąją tarpinę
-
Techninė informacija
Montavimo gylis:
- Mažiausias montavimo gylis: 1,0 [m]
- Didžiausias įrengimo gylis - iki 6,0 [m], jei gruntinio vandens lygis yra 2,0 [m] nuo paviršiaus. Jei gruntinio vandens lygis yra 0,0 [m] nuo paviršiaus, didžiausias įrengimo gylis yra 5,0 [m] pagal standarto EN 13598-2 reikalavimus.
Kameros dangtis:
- Grotelės parametrai priklauso nuo pasirinkto gaminio, žr. pasirinkto gaminio puslapį.
- Polietileninis (PE) šiukšlių kibiras, h=260 [mm], tipas DIN 4052 - B1
- Plieninis šiukšlių kibiras, 300x500 mm, D1, DIN 4052.
- Ekscentrinis adapteris, DN500/385/250 [mm], tipas DIN 4052-10a

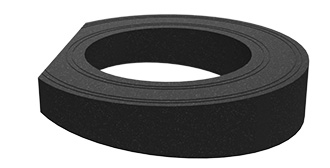

- Polimerinis atraminis žiedas, DN 385 [mm], atitinka DIN 4052-10a reikalavimus.
- Gumos manžetė, DN 600/500 [mm], atitinka LVS EN 681-1 reikalavimus
Kameros velenas ir pagrindas:
- Aukštį reguliuojantis gofruoto PP dvigubų sienelių velenas DN/ID 600 [mm] atitinka EN 13476-3 ir EN 14802 standartų reikalavimus.
- Sandarinimo žiedas DN 600 [mm] atitinka EN 681-1/A3 ir EN 1277 standartų reikalavimus.
- Kameros CSL pagrindas DN 600 [mm] PP atitinka standartų EN 13598-2 ir EN 476 reikalavimus
- Polipropileno (PP) kameros pagrindas, CR-CT tipas, DN 600 [mm] atitinka EN 13476-3 standarto reikalavimus
Pagal ISO/TR 10358 ir ISO/TR 7620 reikalavimus plastikinės kameros elementai, taip pat guminiai sandarinimo elementai (guminiai sandarinimo žiedai ir manžetai) yra chemiškai atsparūs pH 2 (rūgštinė aplinka) ir pH 12 (šarminė aplinka).
-
Brėžiniai
Standard drawing DN600-500x500.B.Road.gully PDF
Gully for construction along road curb (with gutter)
Parsisiųsti
