Kelio latakai CRS 600 su lentinėmis grotelėmis
Statybai kelio bortelio ribose
Jungtys DN/OD 110, 160, 200, 200, 250, 315 mm
Įlajos DN/ID 600 [mm] su arba be nuosėdų gaudyklės ir lentų grotelių, skirtos įrengti kartu su kelio borteliu.
- Prijungimas DN/OD 110, 160, 200, 250, 315 [mm]
- Įrengimo klasė - C250 arba D400
- Nuosėdų gaudyklės tūris*: 166 [dm³]
*pagal numatytuosius nustatymus, pagal pageidavimą galima užsakyti kitokio tūrio nuosėdų gaudyklę (arba kameras be jos)
-
Privalumai
Ilgas tarnavimo laikas (>50 metų)
Vandens nepralaidumas > 0,5 bar, vandeniui nepralaidžios medžiagos
Atsparus agresyviai aplinkai, be korozijos
Prieigos angos skersmuo leidžia patogiai ir greitai atlikti kanalizacijos tinklų priežiūrą
-
Rekomenduojama taikyti
Daugiaaukščių gyvenamųjų namų kiemai
Automobilių stovėjimo aikštelės ir transporto priemonių saugojimo aikštelės
Šaligatviai, pėsčiųjų ir dviračių takai
Stadionai ir sporto kompleksai
Kelių tiesimas (su transporto kroviniu ir be jo)
-
Kameros sudedamosios dalys
Tipas Su nuosėdų gaudykle Be nuosėdų gaudyklės Jungtys OUT 0° OUT 0° DN/OD [mm] 110 / 160 / 200 / 250 / 315* 160 / 200 / 250 / 315* *Sujungimai su įlajomis nuo DN/OD 110 iki 200 [mm] atliekami naudojant jungiamąją tarpinę
-
Techninė informacija
Montavimo gylis:
- Mažiausias montavimo gylis: 1,0 m
- Didžiausias įrengimo gylis: iki 6,0 m, jei gruntinio vandens lygis yra 2,0 m nuo paviršiaus. Jei gruntinio vandens lygis yra 0,0 m nuo paviršiaus, didžiausias įrengimo gylis yra 5,0 m pagal standarto EN 13598-2 reikalavimus.
Kameros dangtis:
- D400 (40 t) montavimo klasė atitinka EN 124-2 standarto reikalavimus.
- Stacionarios ketaus lentų grotelės, 450x450 mm, h=125/300 mm, montavimo klasė C250 (25 t) atitinka EN 124-2 standarto reikalavimus.
- Plieninis šiukšlių kaušas, h=325 mm, tipas DIN 4052 - D1
- Ekscentrinis adapteris, DN500/385/250 mm, tipas DIN 4052-10a

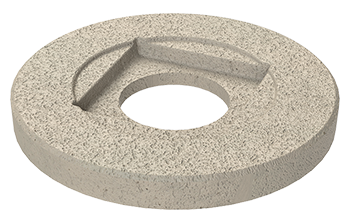

- Polimerinis atraminis žiedas, DN 390/650 mm, atitinka DIN 4052-10a reikalavimus.
- Polimerinis atraminis žiedas, DN 650/395 mm, atitinka DIN 4052-10b reikalavimus
- Gumos manžetė, DN 600/500 mm, atitinka LVS EN 681-1 reikalavimus
Kameros velenas ir pagrindas:
- Aukštį reguliuojantis gofruoto PP dvigubų sienelių velenas DN/ID 600 mm atitinka EN 13476-3 ir EN 14802 standartų reikalavimus.
- sandarinimo žiedas DN 600 mm atitinka EN 681-1/A3 ir EN 1277 standartų reikalavimus.
- Šulinio CSL pagrindas DN 600 mm PP atitinka EN 13598-2 ir EN 476 standartų reikalavimus
- Polipropileno (PP) kameros pagrindas, CR-CT tipas, DN 600 mm atitinka EN 13476-3 standarto reikalavimus
Pagal ISO/TR 10358 ir ISO/TR 7620 reikalavimus plastikinės kameros elementai, taip pat guminiai sandarinimo elementai (guminiai sandarinimo žiedai ir manžetai) yra chemiškai atsparūs pH 2 (rūgštinė aplinka) ir pH 12 (šarminė aplinka)
-
Brėžiniai
Standartinis brėžiniai DN/ID 600 mm nuosėdų gaudymo šulinio PDF
Liuko perdangos prie gelžbetoninio kelkraščio, grotelės D400
Parsisiųsti
Standartinis brėžiniai DN/ID 600 mm nuosėdų gaudymo šulinio PDF
Liuko perdangos prie gelžbetoninio kelkraščio, grotelės D400
Parsisiųsti
