CSL 1600 GIGA šulinai
Lietaus kanalizacijos linijoms
Jungtys DN/OD 110-400, DN/ID 300, 400, 500, 600, 800, 1000, 1200 mm
1600 mm skersmens šulinys skirtas lietaus vandens surinkimo sistemoms. Tai – visiškai nepralaidi vandeniui ir ilgai tarnaujanti šulinių sistema. Gaminama, atsižvelgiant į kliento pageidavimus.
- Jungtys DN/OD 110, 160, 200, 250, 315, 400; DN/ID 300, 400, 500, 600, 800, 1000 [mm]
- Prieiga DN 620 [mm]
- Liuko perdanga: D400 klasė, RAL GZ-692
- Liuką galima įrengti su nuosėdų gaudykle arba be jos
-
Privalumai
Labai ilgas tarnavimo laikas (>100 metų).
Šulinio vidinis skersmuo (ID 1600) užtikrina patogią techninę priežiūrą.
Pristatomas pabaigtas produktas, parengtas naudoti, todėl bus galima veiksmingai ir greitai sumontuoti šulinį, o statyba užtruks gerokai trumpiau ir prireiks gerokai mažiau išlaidų.
Jungčių tipas − lygus arba gofruotas vamzdis.
„GIGA“ šulinys skirtas iki 1000 [mm] vidinio skersmens lietaus kanalizacijos linijoms.
-
Pritaikymas

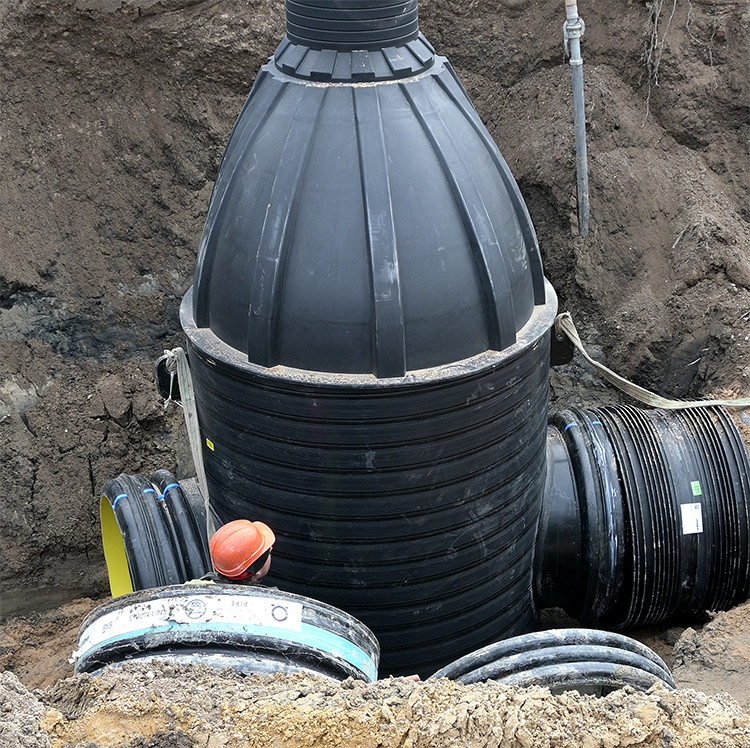

Didelio skersmens lietaus kanalizacijos linijoms
Šulinys gali būti naudojamas ir kitiems poreikiams, pavyzdžiui:
- kaip vandens sėmimo įrenginys šalia priešgaisrinių tvenkinių;
- kaip drenažo kontrolinis šulinys, padedantis reguliuoti vandens lygį.
-
Komponentai
1 naudojamas grindinio akmenų, žvyro ar žaliosios erdvės atvejais.
2 naudoti asfaltbetonio dangose.
-
Produkto savybės
Šulinio įrengimo gylis
Mažiausias montavimo gylis: 2.30 m
Didžiausias montavimo gylis − iki 6,0 m, jis atitinka EN 13598-2 standarto reikalavimus. Pasikonsultavus su „EVOPIPES“ dėl tvirtinimo konstrukcijos, išsiaiškinta, kad gylį galima padidinti iki 9,0 m.
Pakopos
Pakopos kameroje sukonstruotos, vadovaujantis EN 13101 arba EN 14396 standartais arba Europos saugos nuostatų reikalavimais. Pakopos yra apsaugotos nuo slydimo, taip pat atsparios korozijai.

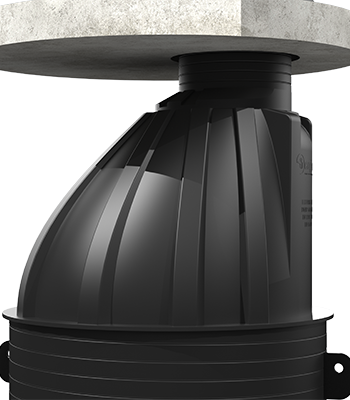

Ekscentrinis kūgis
Kūgio forma užtikrina, kad eismo apkrovos būtų tolygiai paskirstytos ir tinkamai išsisklaidytų.
Šulinio prieigos anga − DN 620 mm. Pakopos sukonstruotos, atsižvelgiant į EN 13101 arba EN 14396 standartų reikalavimus. Jei reikia, į jas galima saugiai patekti.
Šulinio kūgį galima sutrumpinti iki 25 cm − tai leidžia pritaikyti šulinio aukštį prie grindinio paviršiaus lygio.
Šulinių dangčiai

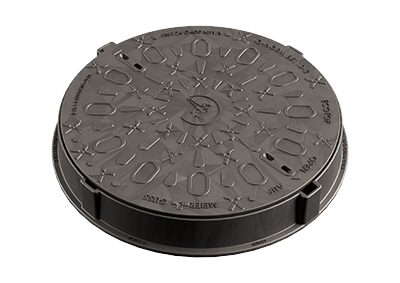

Stacionaraus tipo kaliojo ketaus liuko perdanga (rėmas su dangčiu), DN 600/746 [mm], apkravos klasė D400 (40t), atitinka EN 124-2 ir RAL GZ-692 standarto reikalavimus.
Plaukiojančio tipo kaliojo ketaus liuko perdanga (rėmas su dangčiu), DN 700 [mm], apkravos klasė D400 (40t), atitinka EN 124-2 ir RAL GZ-692 standarto reikalavimus.

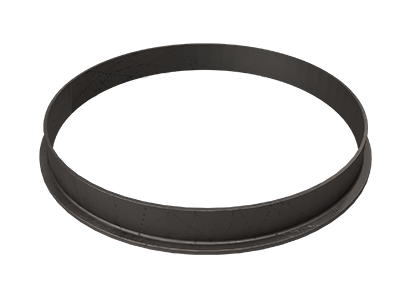

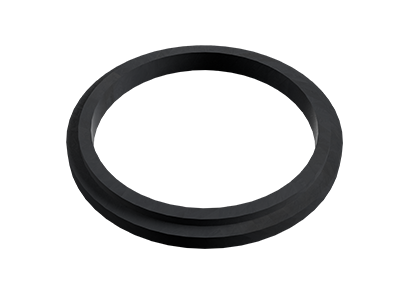

Polimerinės medžiagos adapteris DN 710/870 mm atitinka EN-124-1 standarte išdėstytus stiprumo reikalavimus, taikomus D400 apkrovos klasei (reikalingas, montuojant plaukiojančio tipo dangtį).

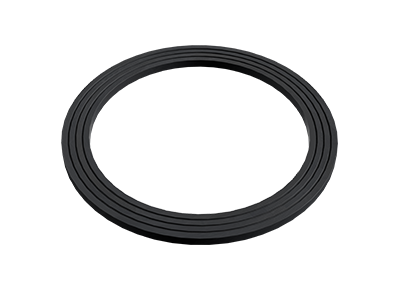

Polimerinės medžiagos aukščio reguliavimo žiedas DN 700/875 mm atitinka EN-124-1 standarte išdėstytus stiprumo reikalavimus, taikomus D400 apkrovos klasei.

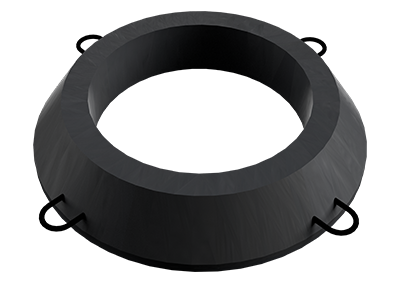

Polimerinės medžiagos atraminis žiedas DN 680/1050 mm atitinka EN-124-1 standarte išdėstytus stiprumo reikalavimus, taikomus D400 apkrovos klasei.
-
